감압변, 릴리프밸브

감압변 릴리프밸브

압력 제어 장치의 필요성

산업 현장과 건축 설비에서 압력 제어는 가장 중요한 안전 요소 중 하나임. 특히 보일러, 배관, 유압 시스템 등에서는 압력이 과도하게 상승하거나 불안정하게 변할 경우 큰 사고로 이어질 수 있음. 이러한 위험을 예방하기 위해 사용되는 대표적인 장치가 바로 감압변 릴리프밸브임.

감압변 릴리프밸브의 정의

• 감압변은 고압의 유체를 저압으로 낮추어 일정하게 유지하는 장치임.
• 릴리프밸브는 설정된 압력 이상이 되면 자동으로 열려 과압을 배출하는 안전 장치임.
• 두 장치를 함께 사용하는 경우, 압력 제어와 안전 확보를 동시에 실현할 수 있음.

감압변의 역할

압력 안정화

감압변은 공급되는 유체의 압력을 낮추어 사용 지점에서 필요한 수준으로 유지하게 함.

장비 보호

고압이 그대로 공급되면 기계나 설비가 손상될 수 있음. 감압변은 이를 예방하는 역할을 함.

에너지 효율

적정 압력 유지로 불필요한 에너지 낭비를 줄이고 시스템 효율을 높이는 효과가 있음.

릴리프밸브의 역할

과압 방지

릴리프밸브는 설정 압력 이상이 되면 자동으로 열려 유체를 배출함.

안전 확보

압력 상승으로 인한 폭발이나 파손을 예방하는 최후의 안전 장치임.

시스템 보호

펌프, 배관, 탱크 등 주요 설비를 과압으로부터 보호하는 기능을 수행함.

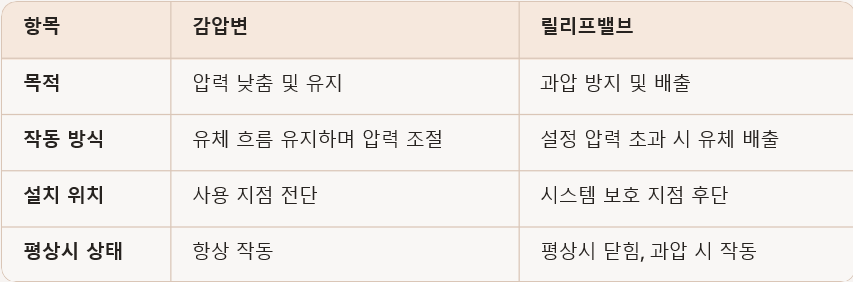

감압변 릴리프밸브의 차이점

감압변 릴리프밸브 설치 기준

• 설정 압력 확인: 사용 환경에 맞는 압력 범위를 설정해야 함.
• 정기 점검: 밸브 내부의 마모, 누설 여부를 주기적으로 확인해야 함.
• 안전거리 확보: 설치 위치는 작업자와 장비를 보호할 수 있는 안전거리를 확보해야 함.
• 배출 경로 관리: 릴리프밸브에서 배출되는 유체가 안전하게 처리될 수 있도록 배출 경로를 설계해야 함.

감압변 릴리프밸브와 안전관리

감압변 릴리프밸브는 단순한 장치가 아니라 안전관리 시스템의 핵심 요소임.

• 정기 점검을 통해 밸브의 정상 작동 여부를 확인해야 함.
• 교육 훈련을 통해 작업자가 밸브의 기능과 작동 원리를 이해해야 함.
• 예방 유지보수를 통해 사고 발생 가능성을 최소화해야 함.

감압변 릴리프밸브 사고 사례

• 사례 1: 릴리프밸브가 고착되어 열리지 않아 압력 폭발 발생 → 정기 점검 필요성 확인됨.
• 사례 2: 감압변 설정 압력이 잘못되어 장비가 손상된 사고 → 설정값 검증 중요함.
• 사례 3: 배출 경로가 막혀 릴리프밸브가 제 기능을 못한 사고 → 배출 경로 관리 필요함.

유지관리 방법

1. 정기 점검: 최소 분기별로 감압변 릴리프밸브 상태를 점검해야 함.
2. 청소 관리: 내부에 이물질이 쌓이지 않도록 청소해야 함.
3. 부품 교체: 마모된 부품은 즉시 교체해야 함.
4. 기록 관리: 점검 및 교체 내역을 기록하여 추후 관리에 활용해야 함.

감압변 릴리프밸브는 안전관리의 핵심임.
감압변 릴리프밸브는 압력 제어와 안전 확보를 동시에 실현하는 장치임. 산업 현장과 건축 설비에서 반드시 설치해야 하며, 정기적인 점검과 유지관리를 통해 사고를 예방할 수 있음.
