갱폼 설치

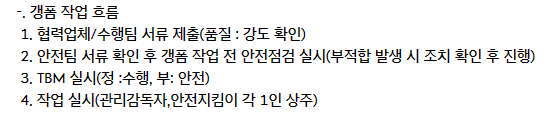

사전작업
슬라브 콘크리트 강도  5Mpa == 50kgf/cm² 이상 확인

1. 하부 신호수(통제원) 배치(확성기 또는 전자호각)
2. 안전구획 설정
3. 갱폼 작업 입간판 비치
4. 계단실,E/V실 작업발판 설치
~~~~~~~~~~~~~~~~
미설치시 안전 위험

사전에 계단실 발판 설치, 확인후 작업 개시
~~~~~~~~~~~~~~~~

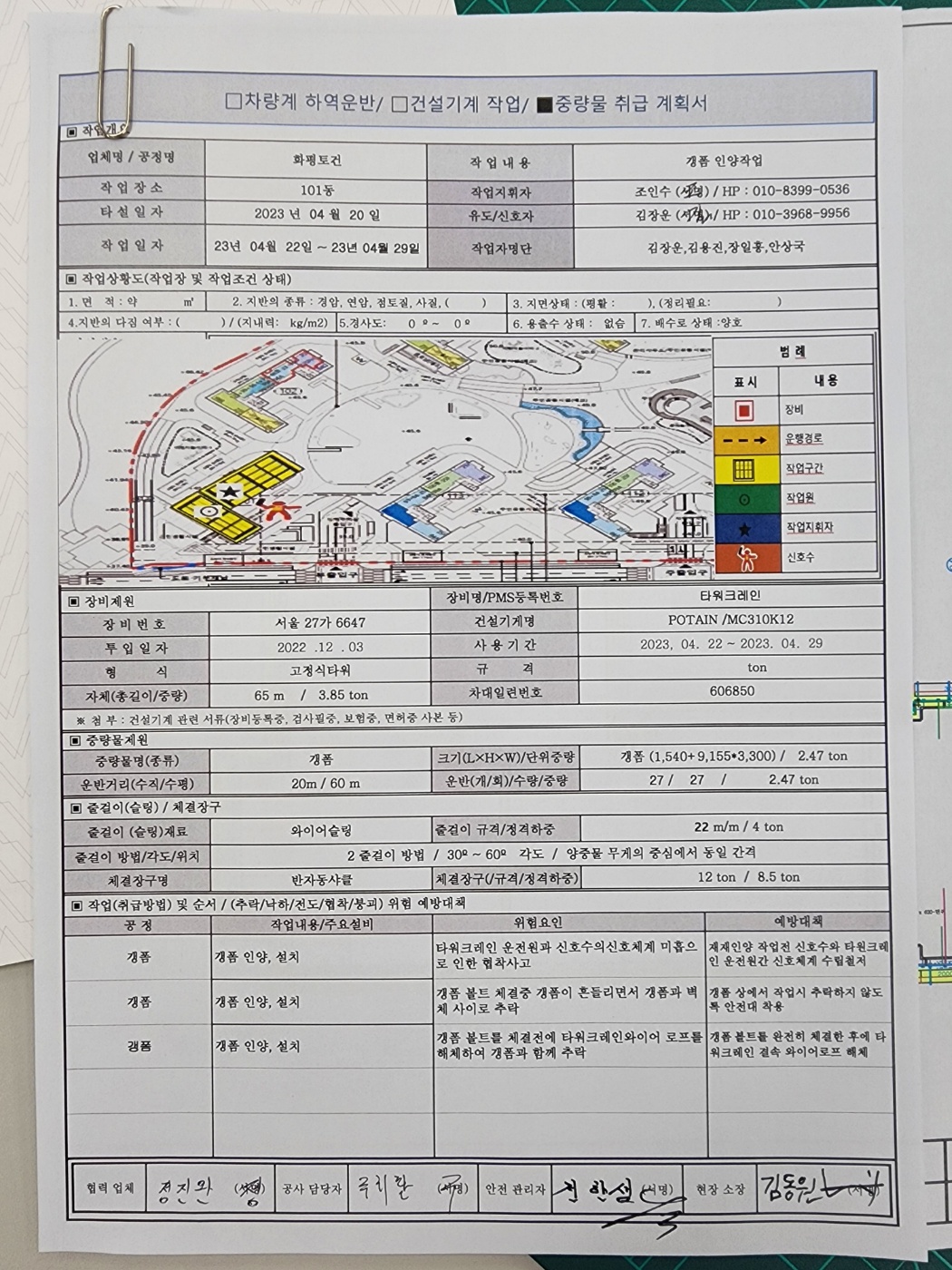

5. 안전관리자, 수행팀 공사관리자, 협력업체 관리자, 인양팀 등과 TBM (TBM정: 수행, 부: 안전)

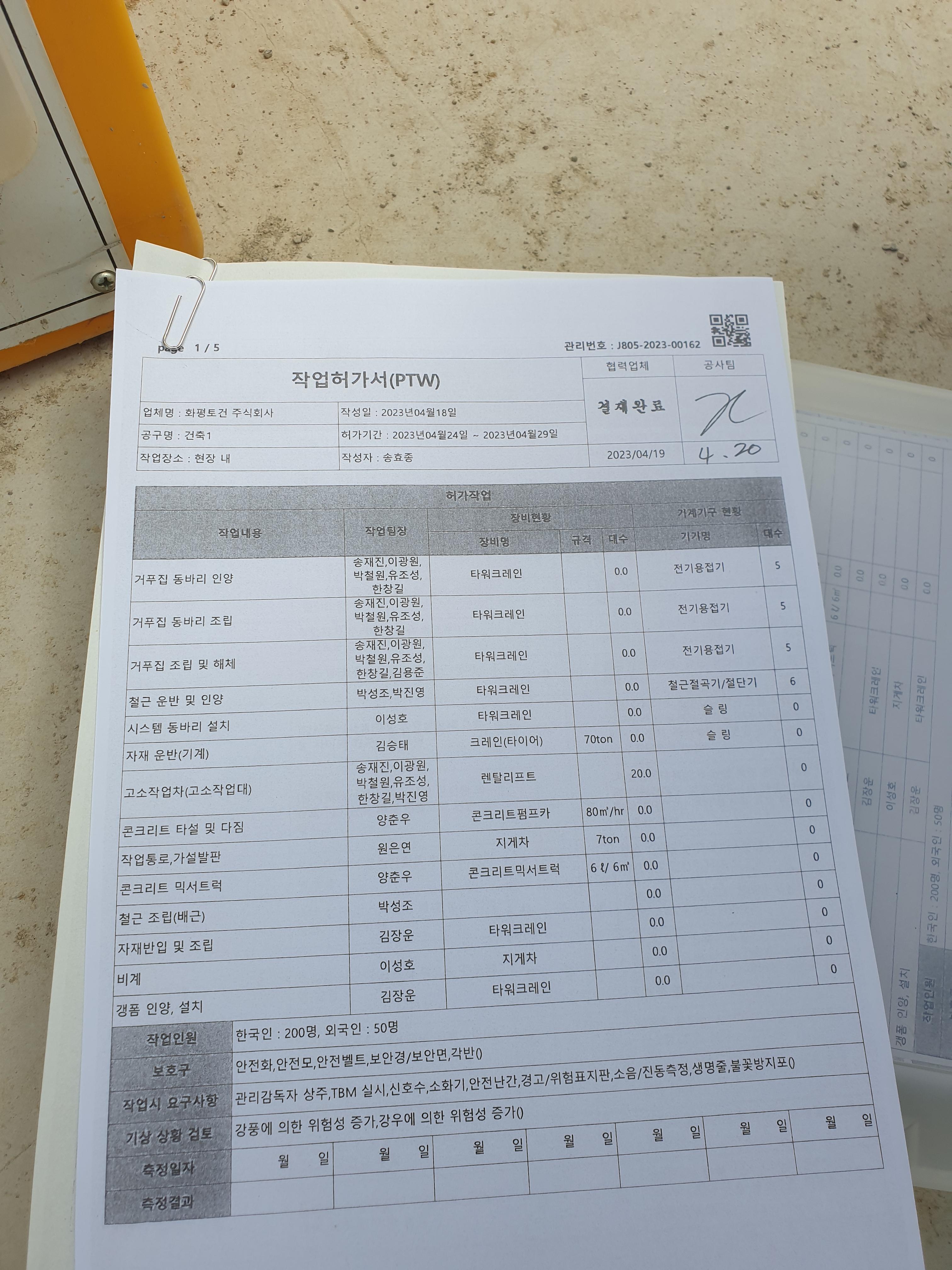

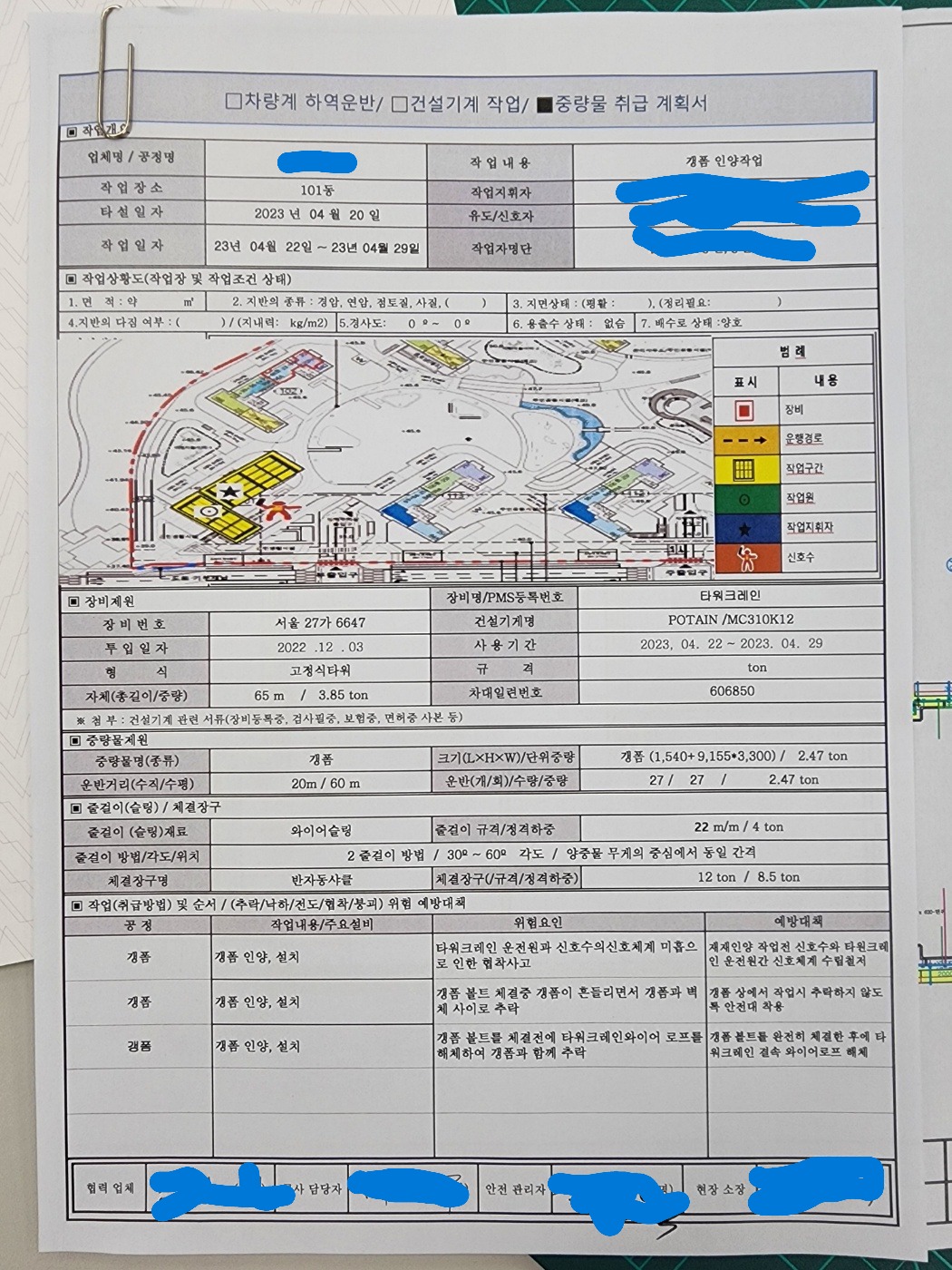

PTW

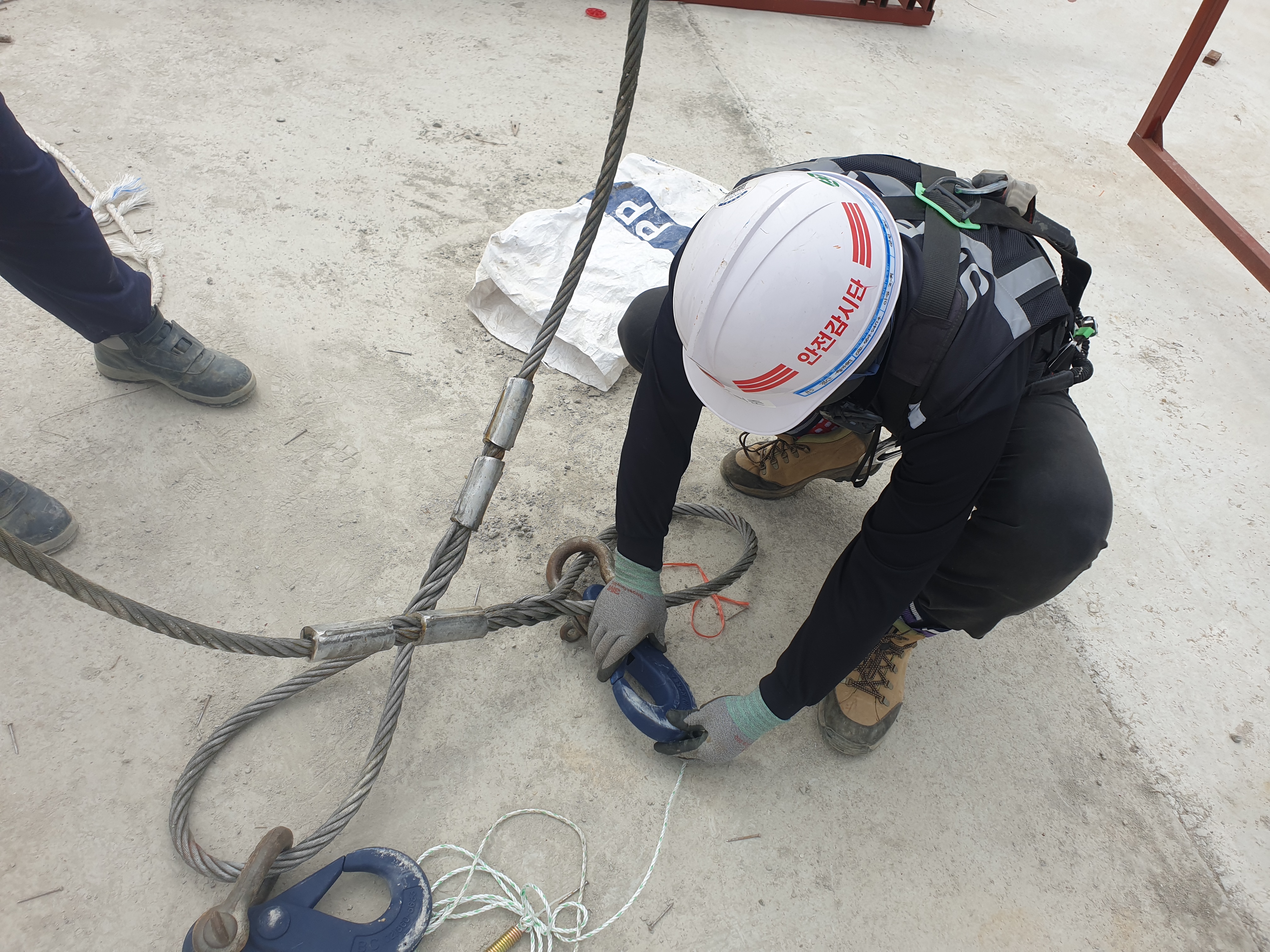

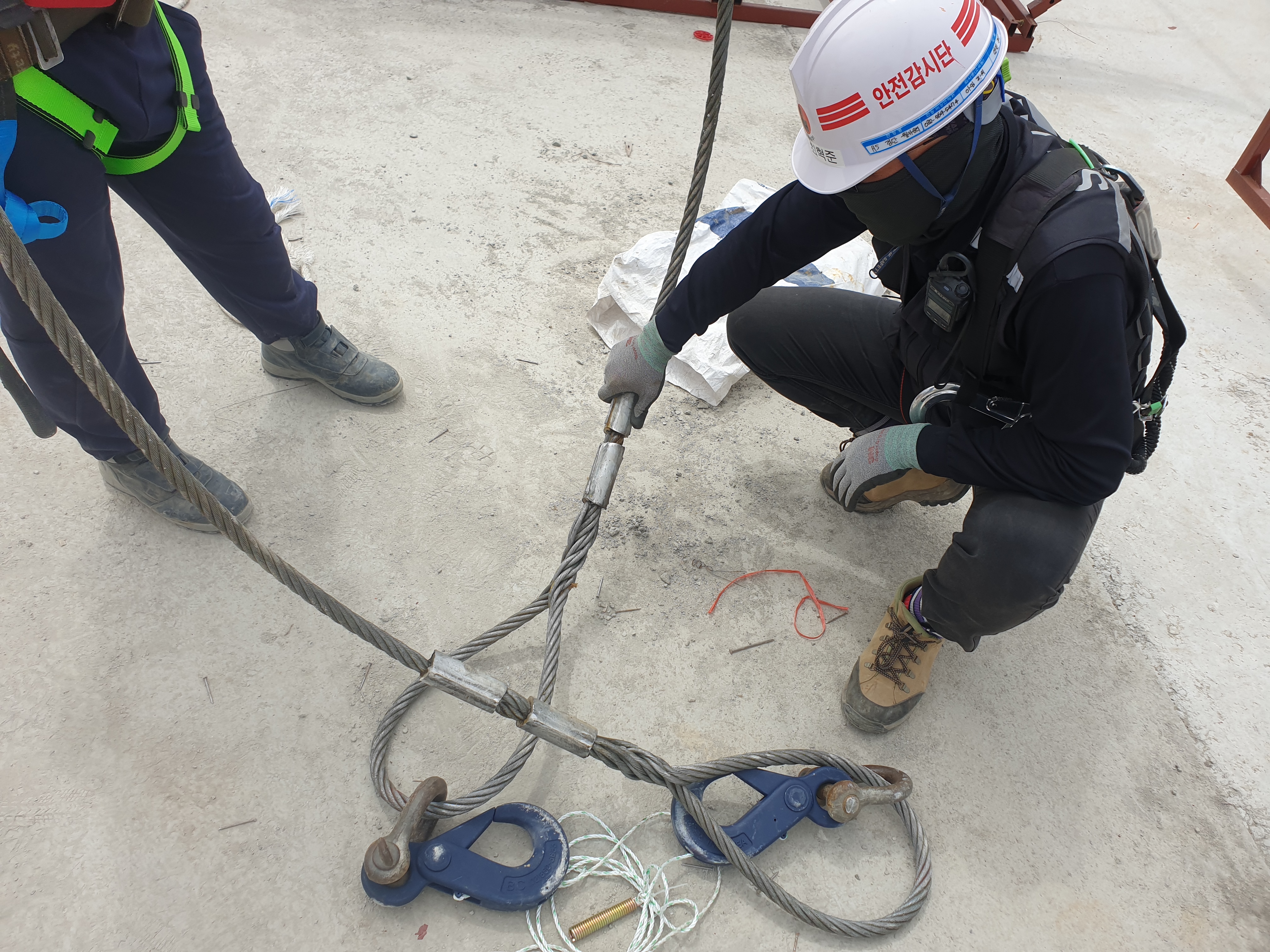

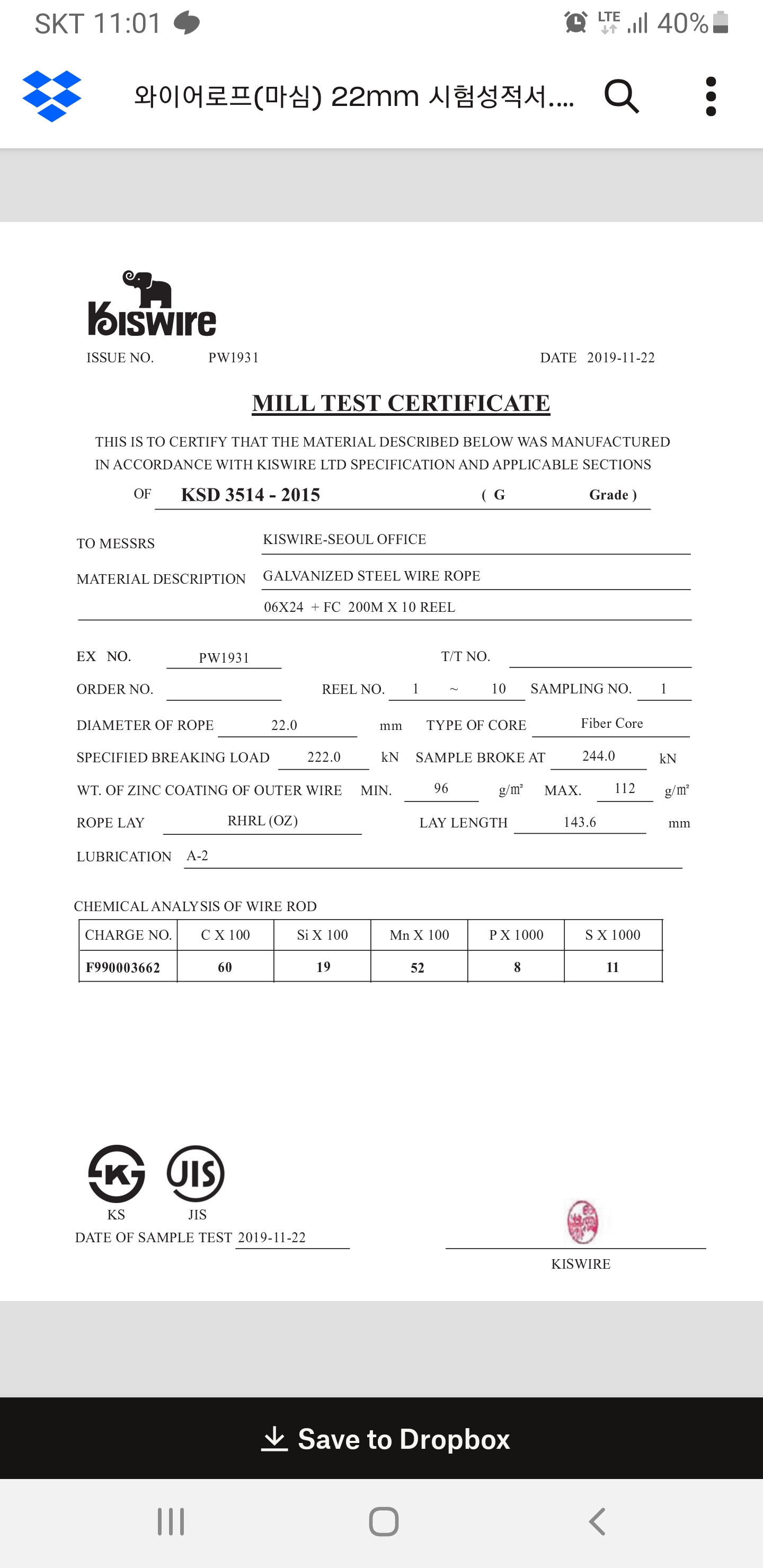

1. 와이어로프 시험성적서 확인, 와이어로프 점검
2. wire clamp(하카) 점검

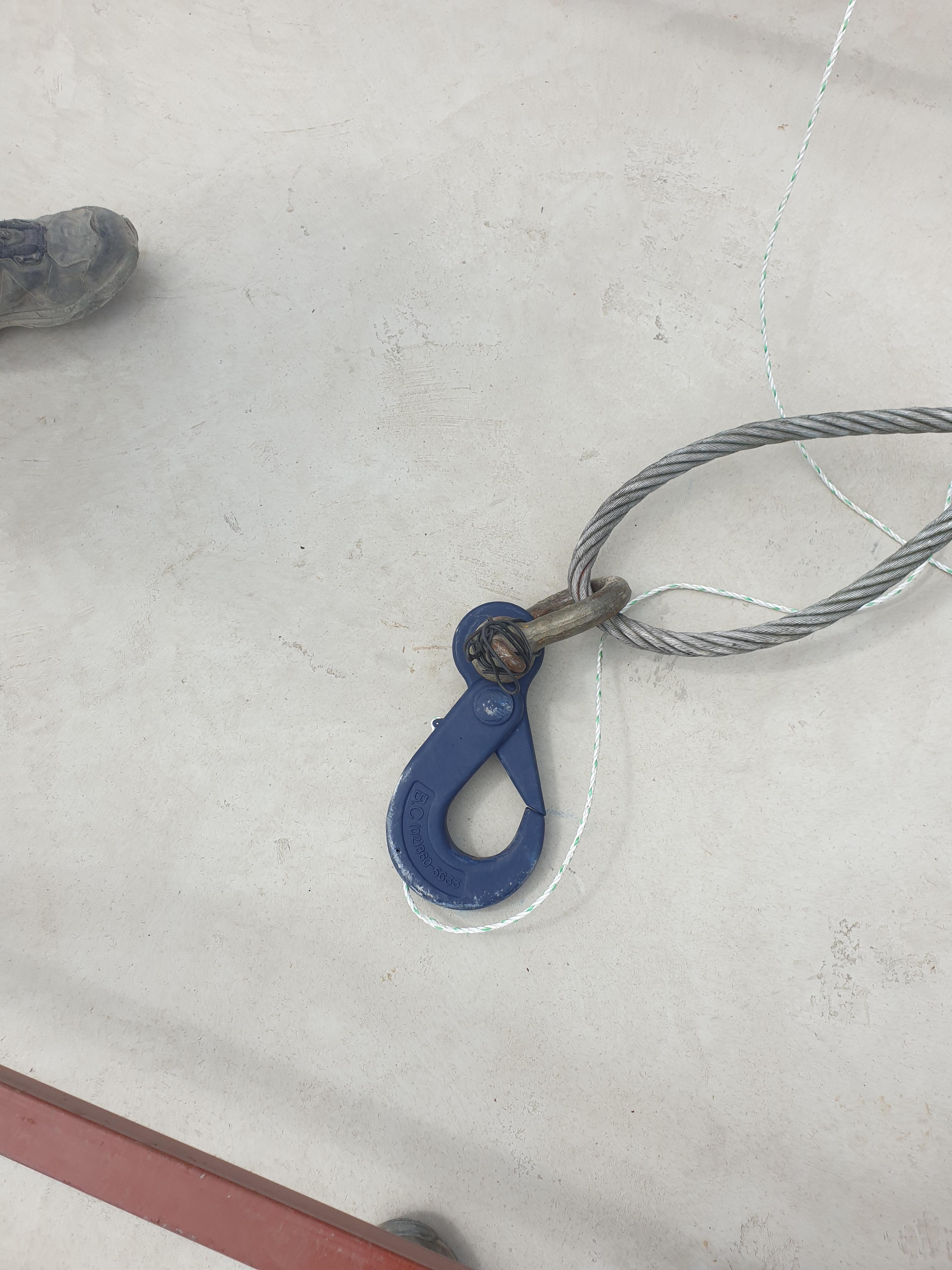

3. 샤클 락킹 점검

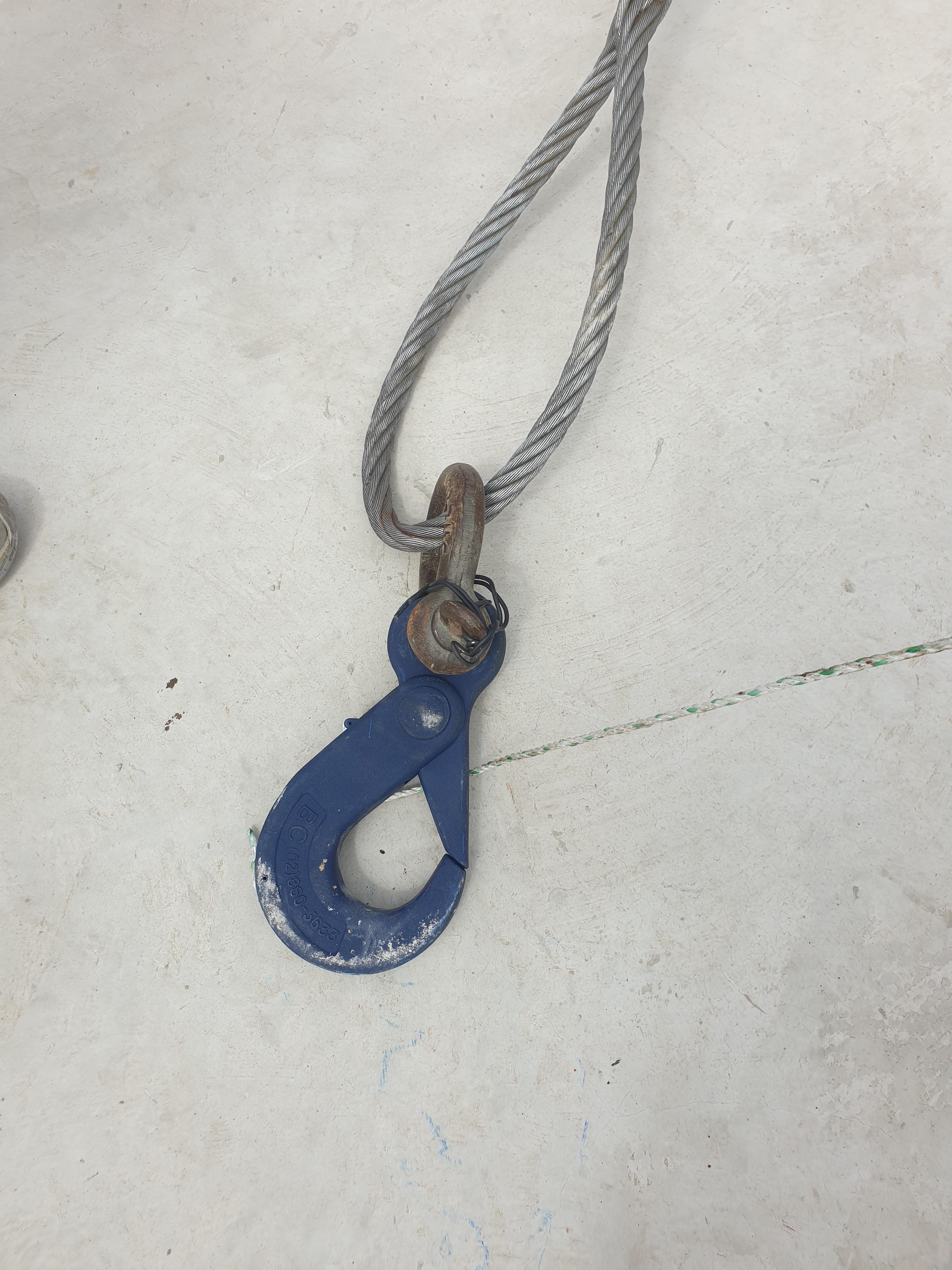

샤클 락

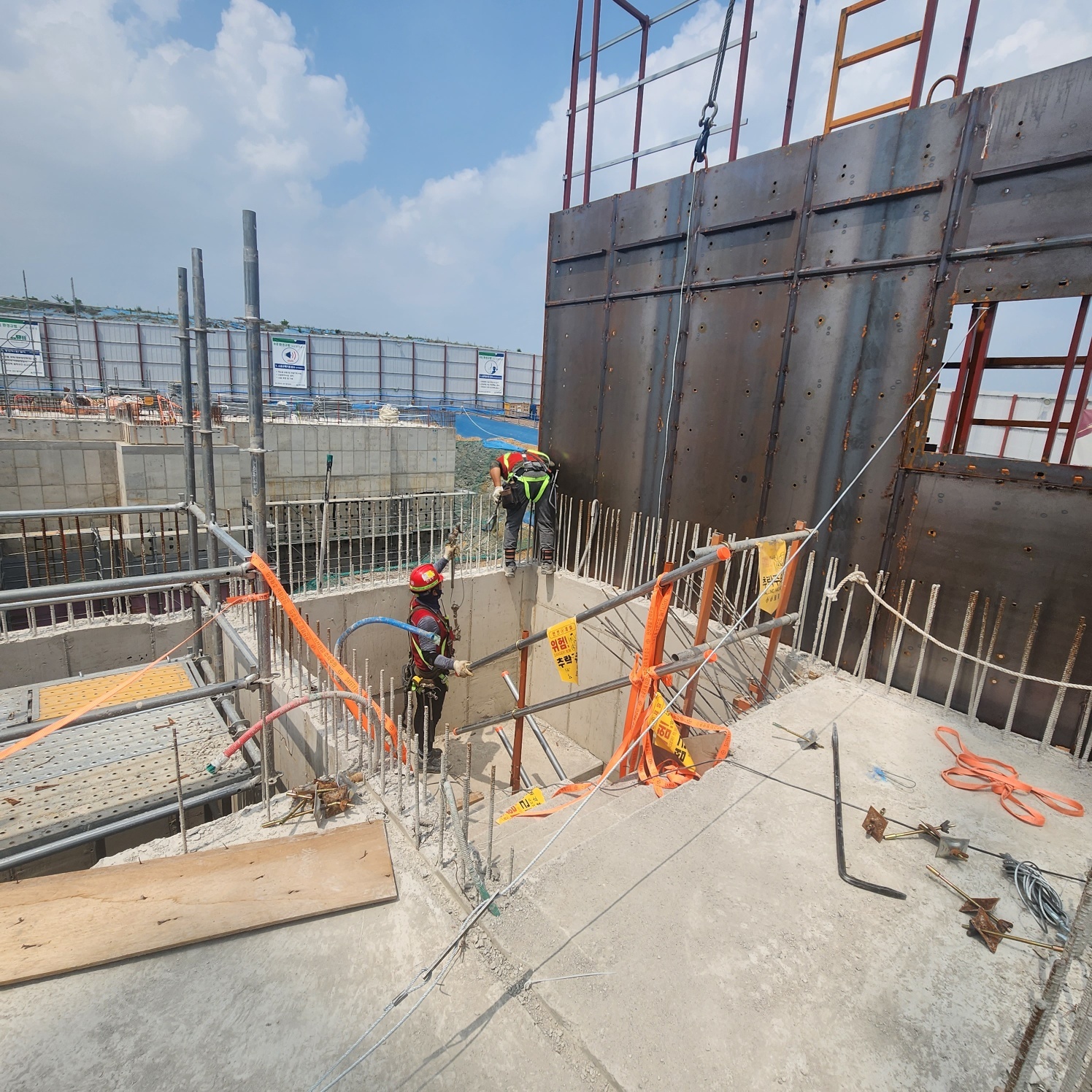

설치작업

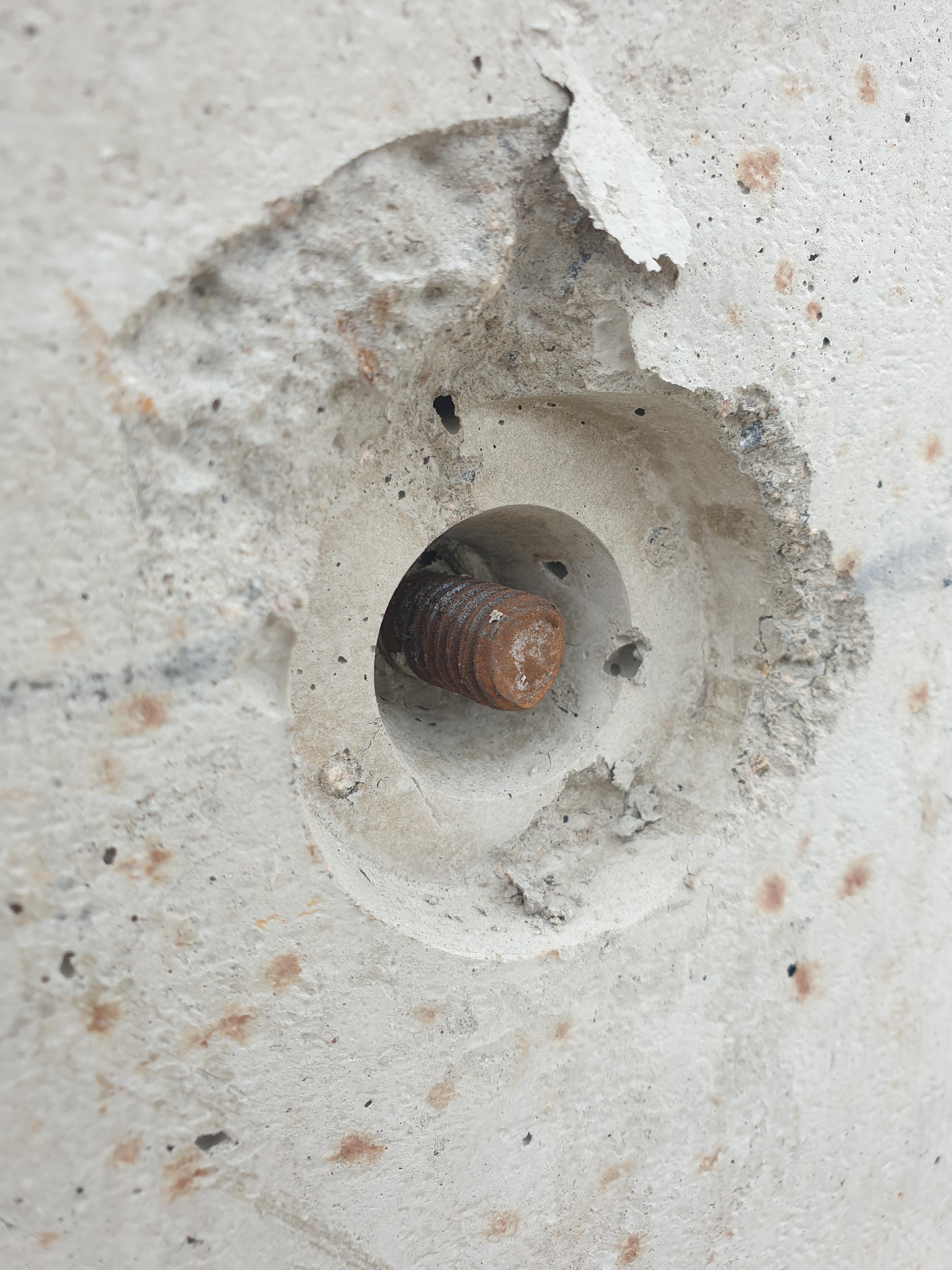

슬라브  L 전단볼트 매립 확인

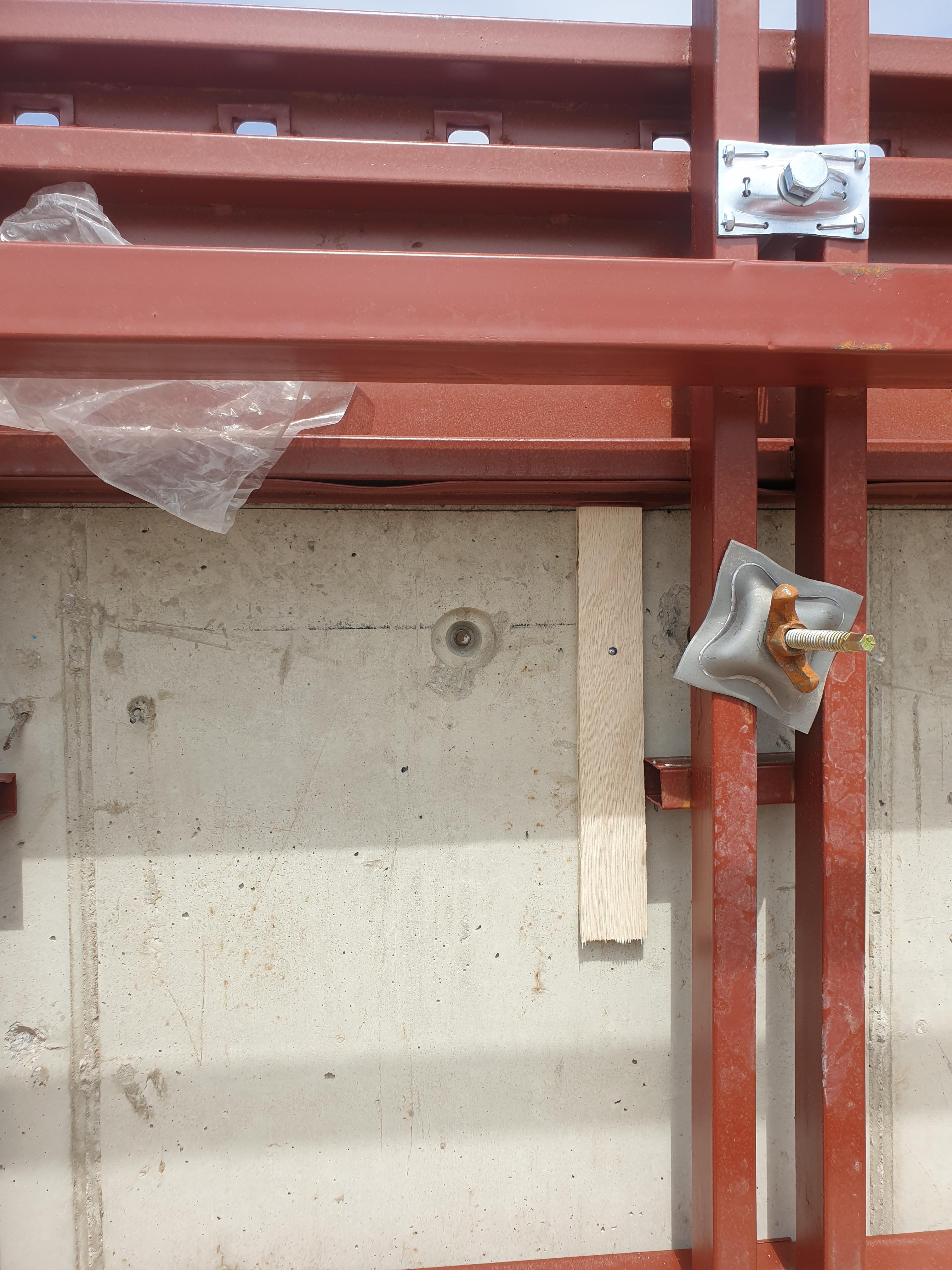

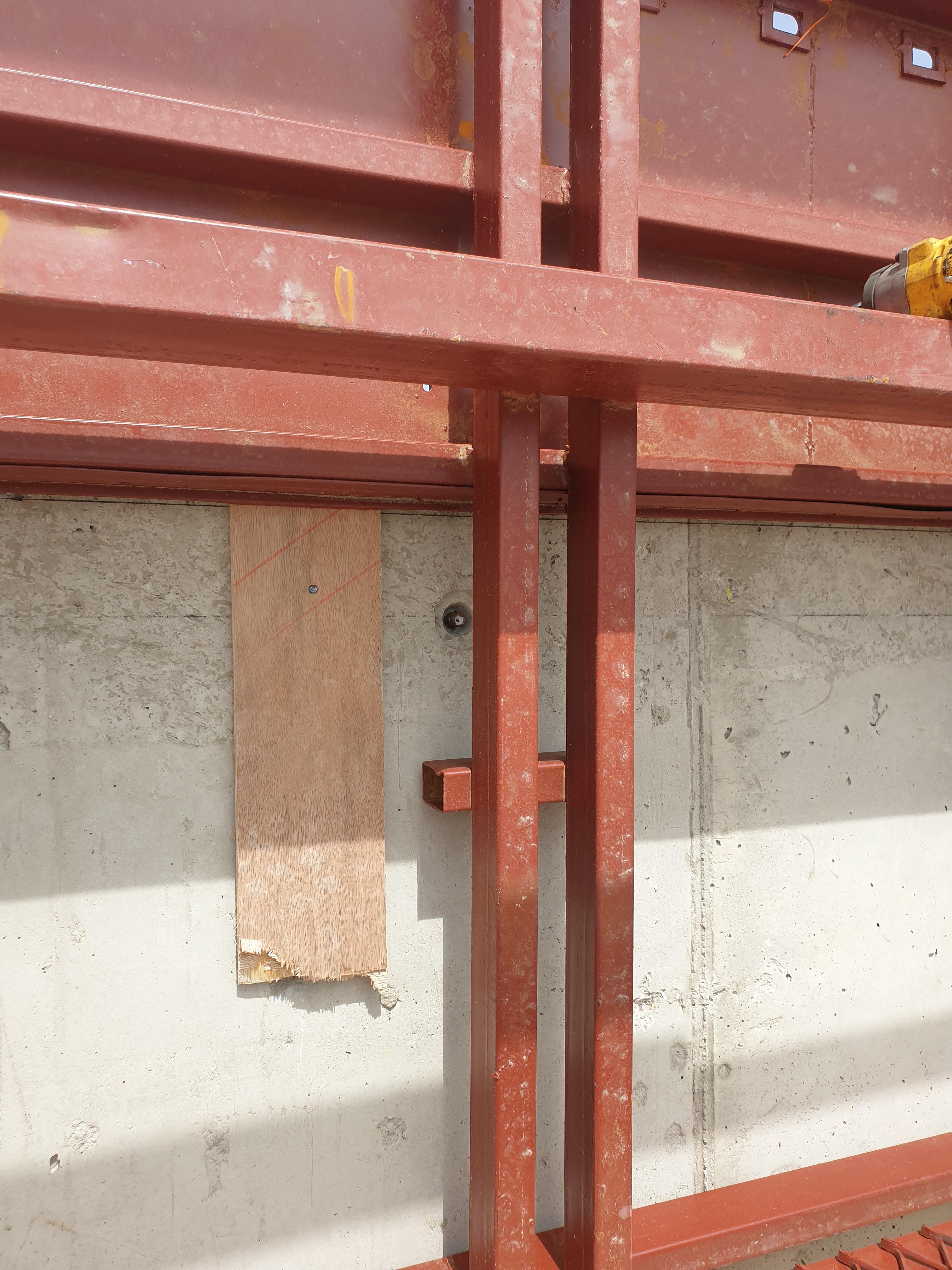

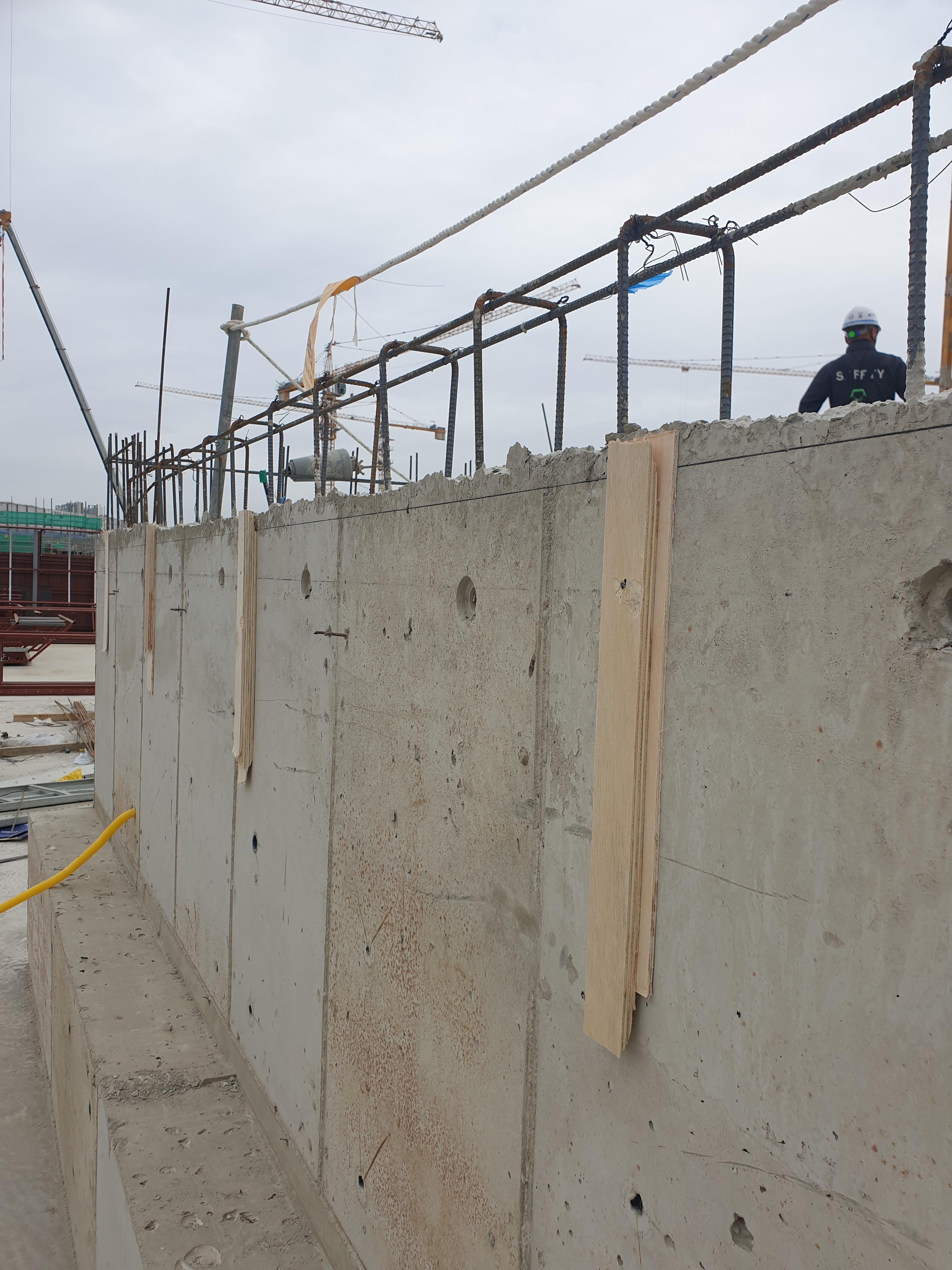

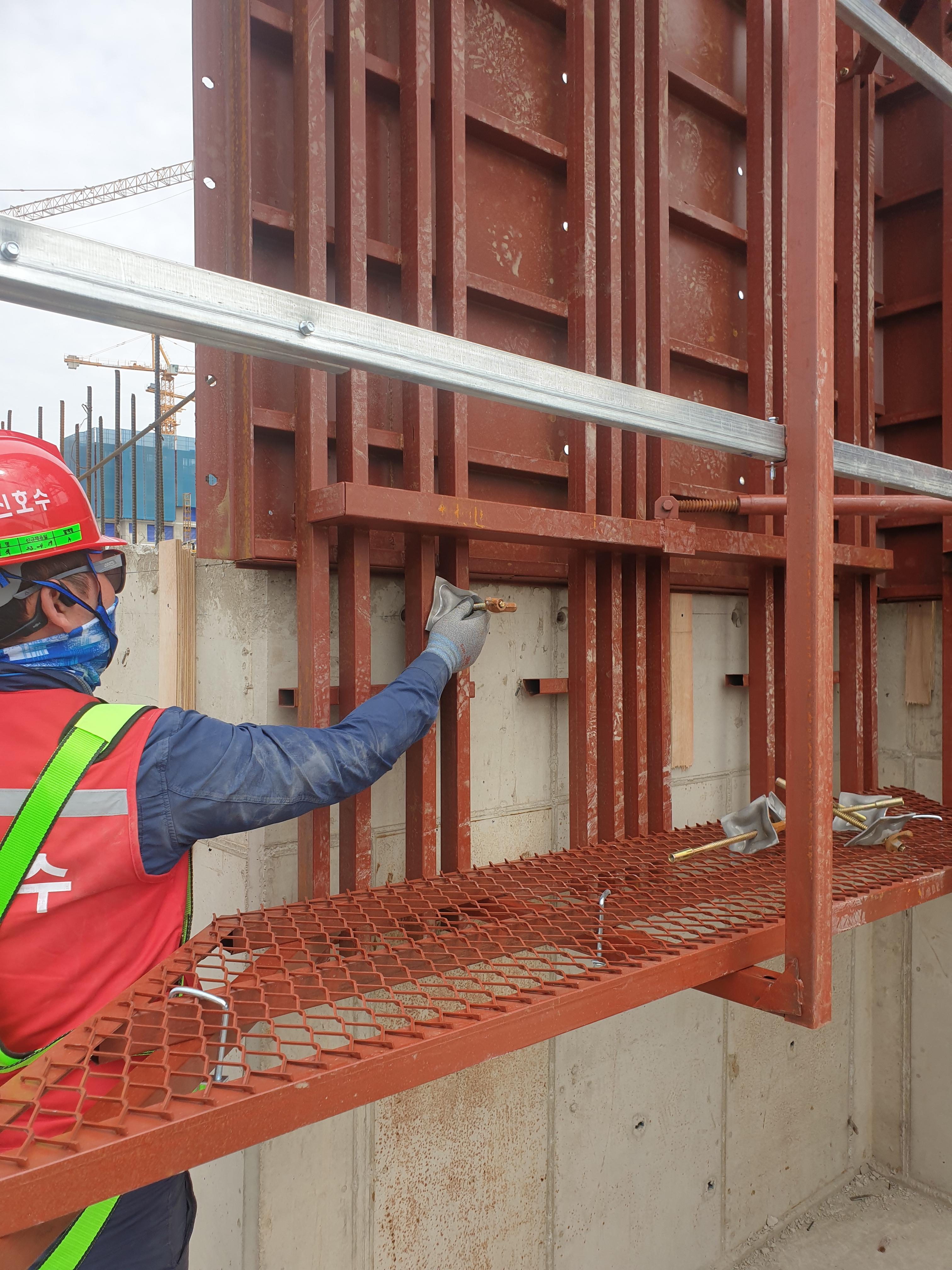

스페이서 고정

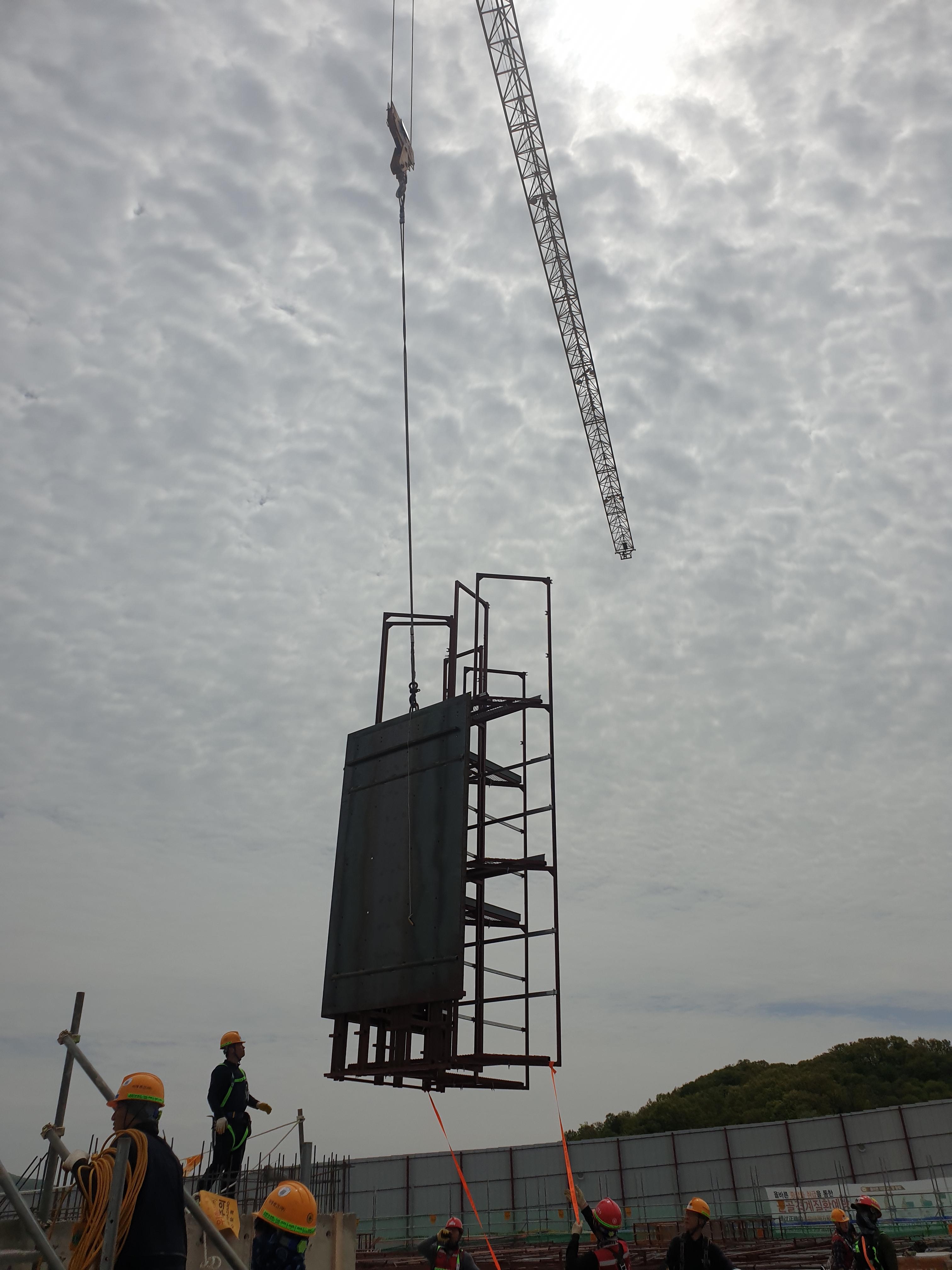

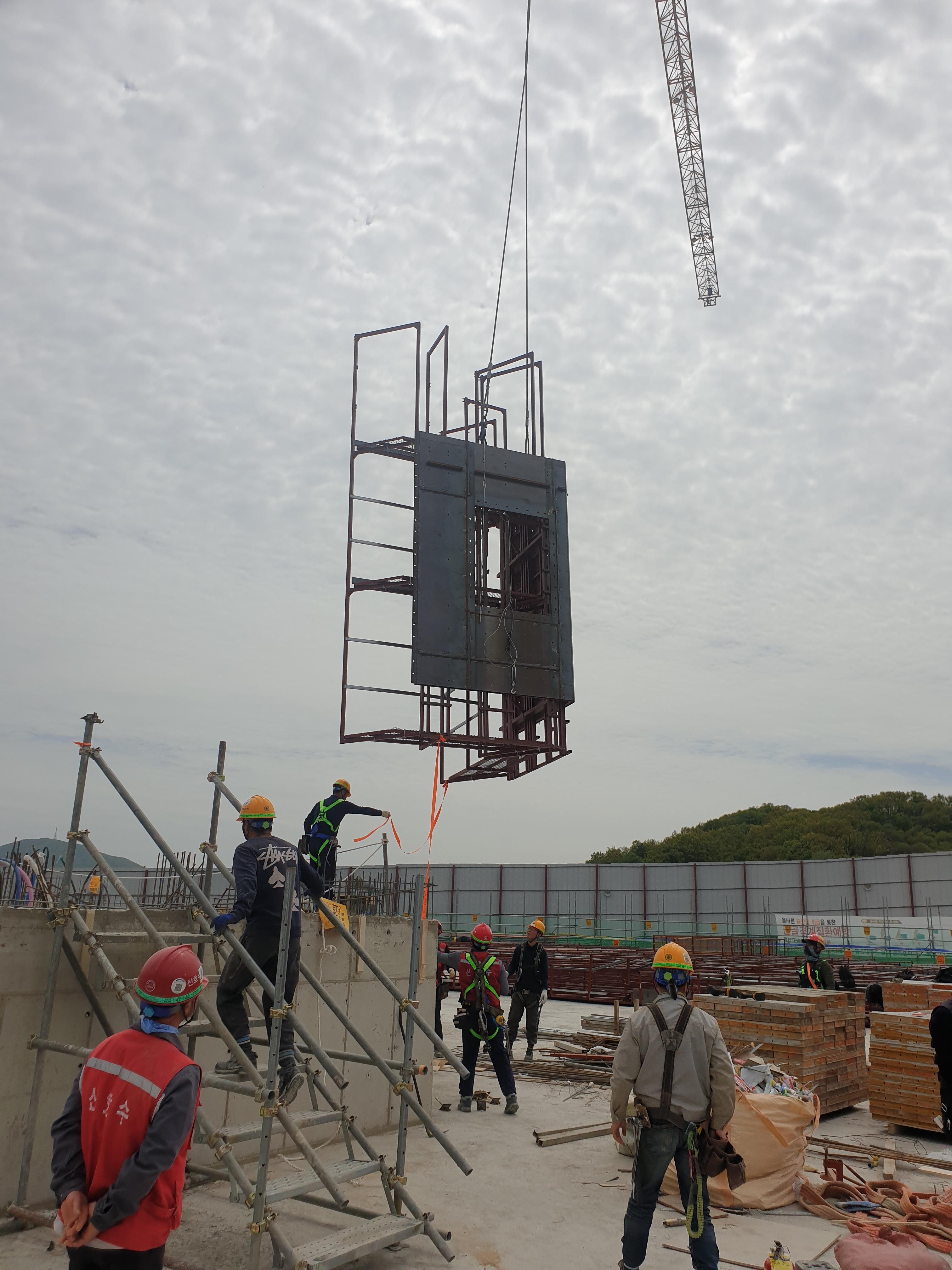

인양

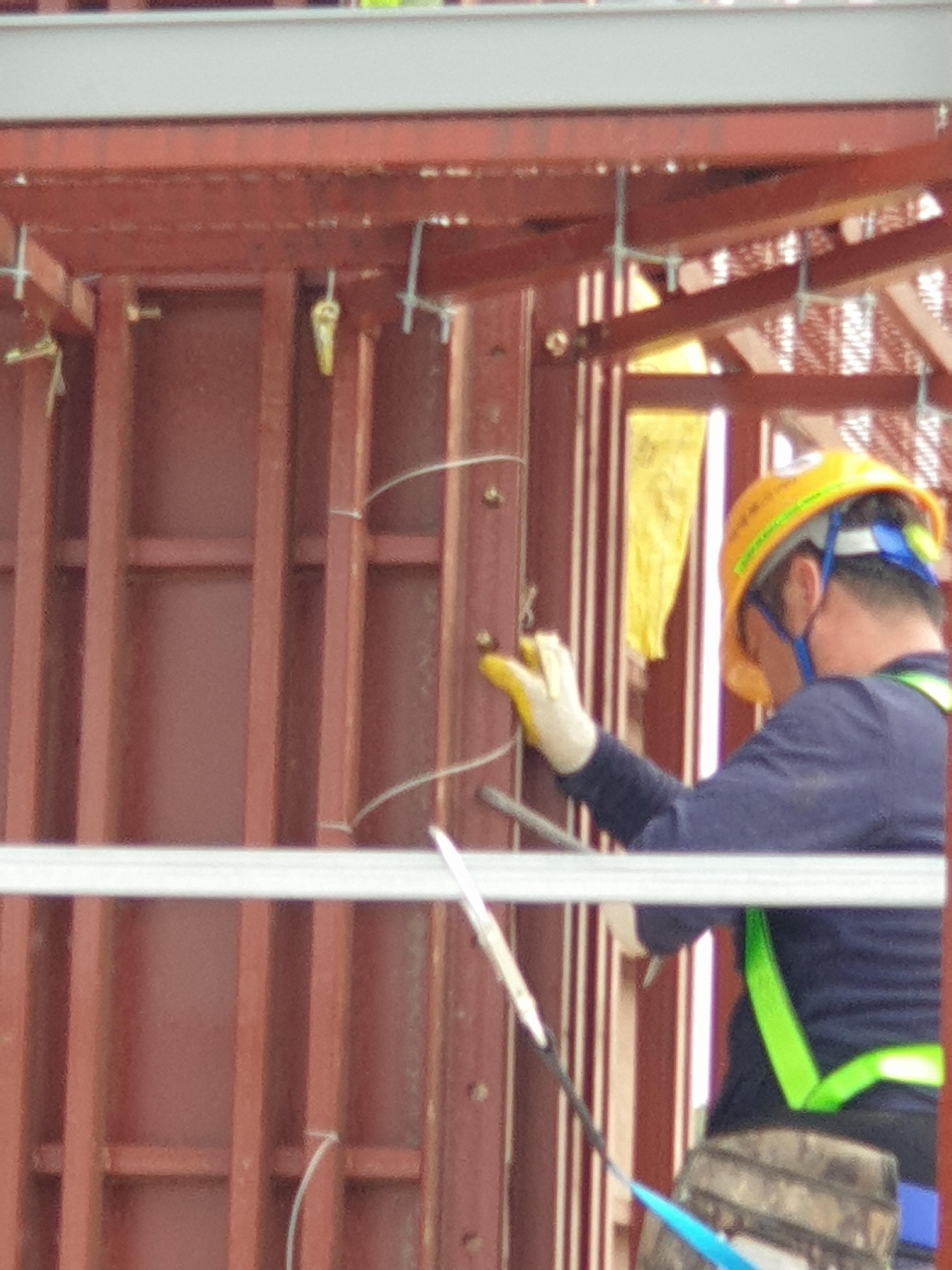

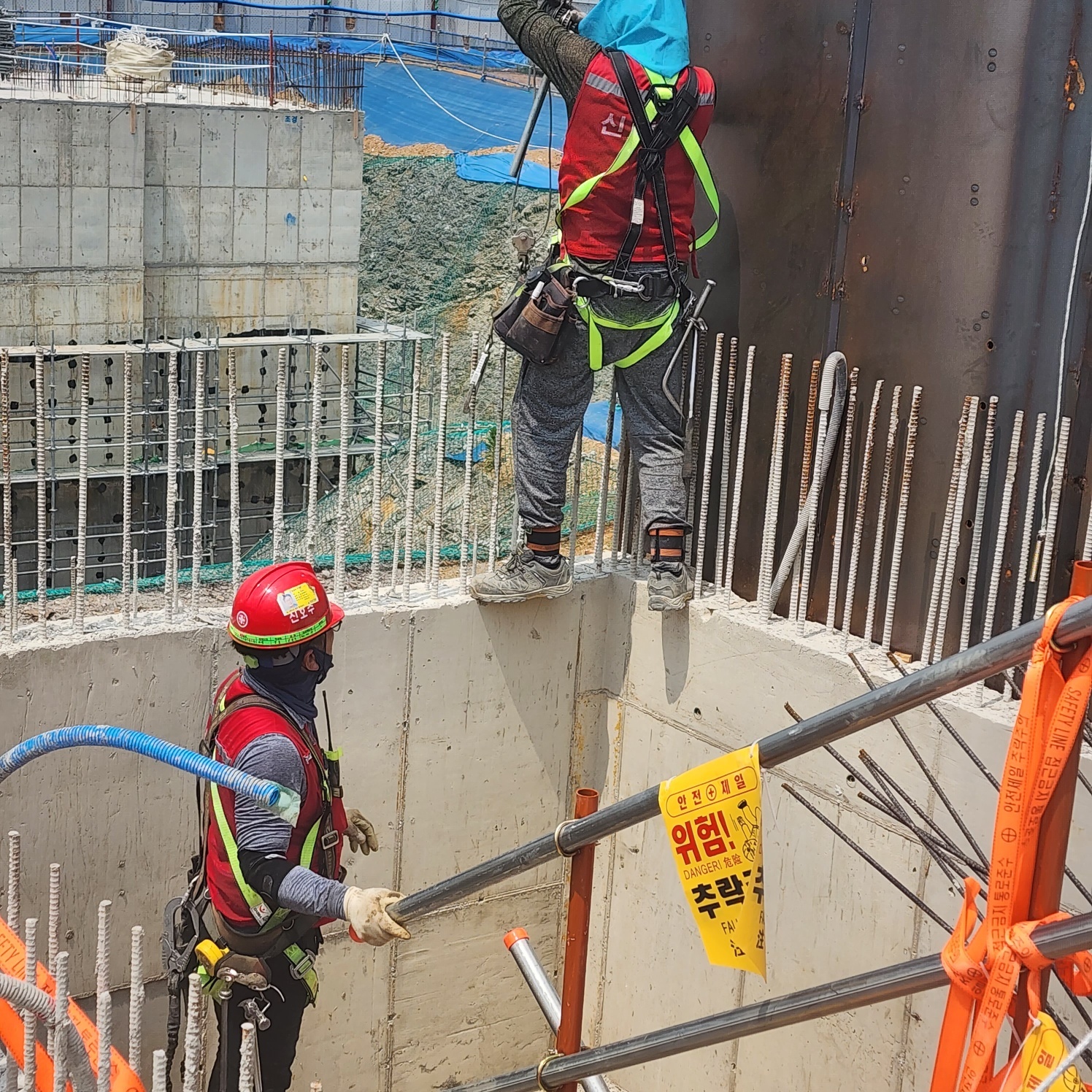

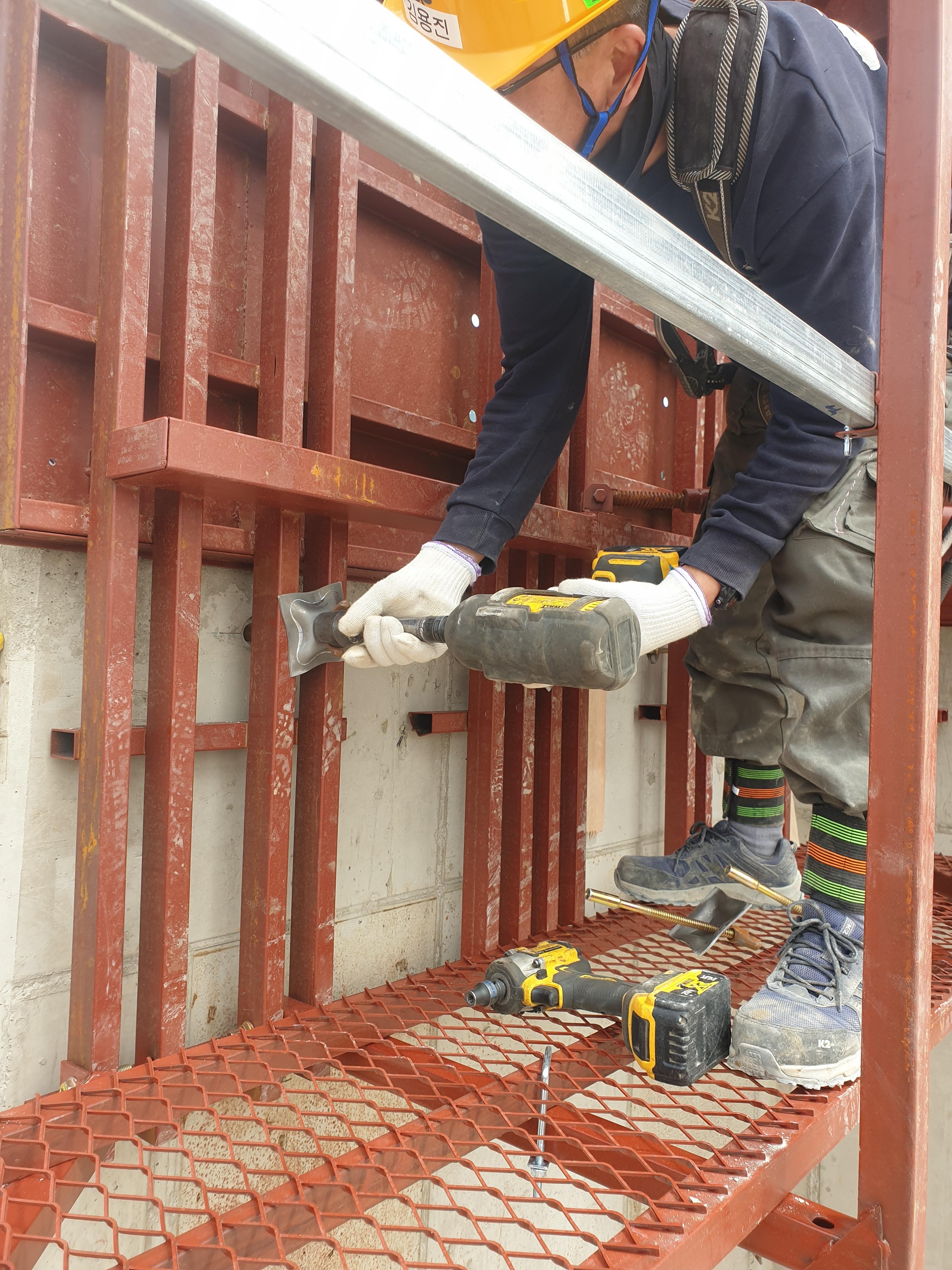

전단볼트 체결, 고토크 임팩렌치

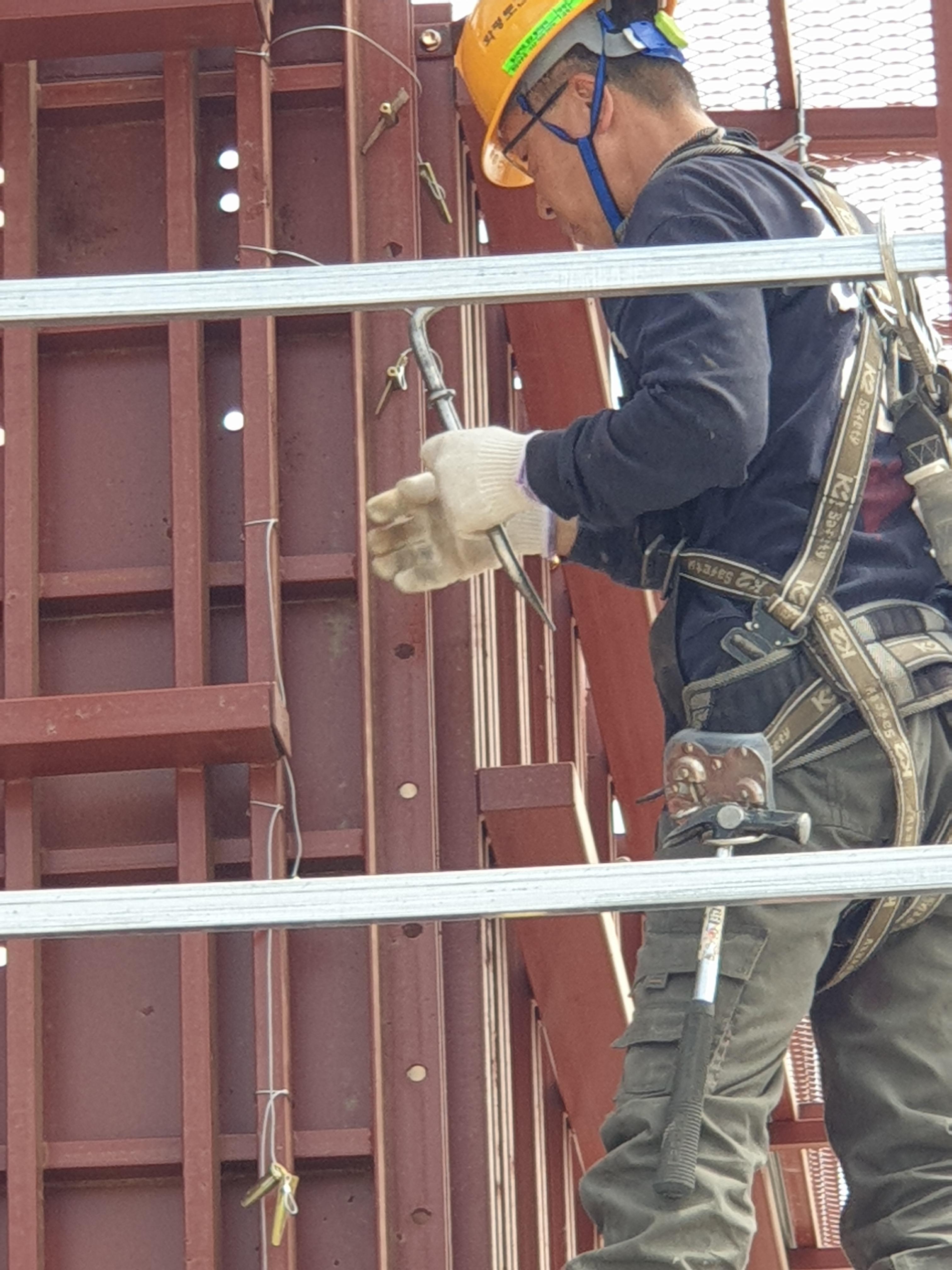

웨지핀 체결

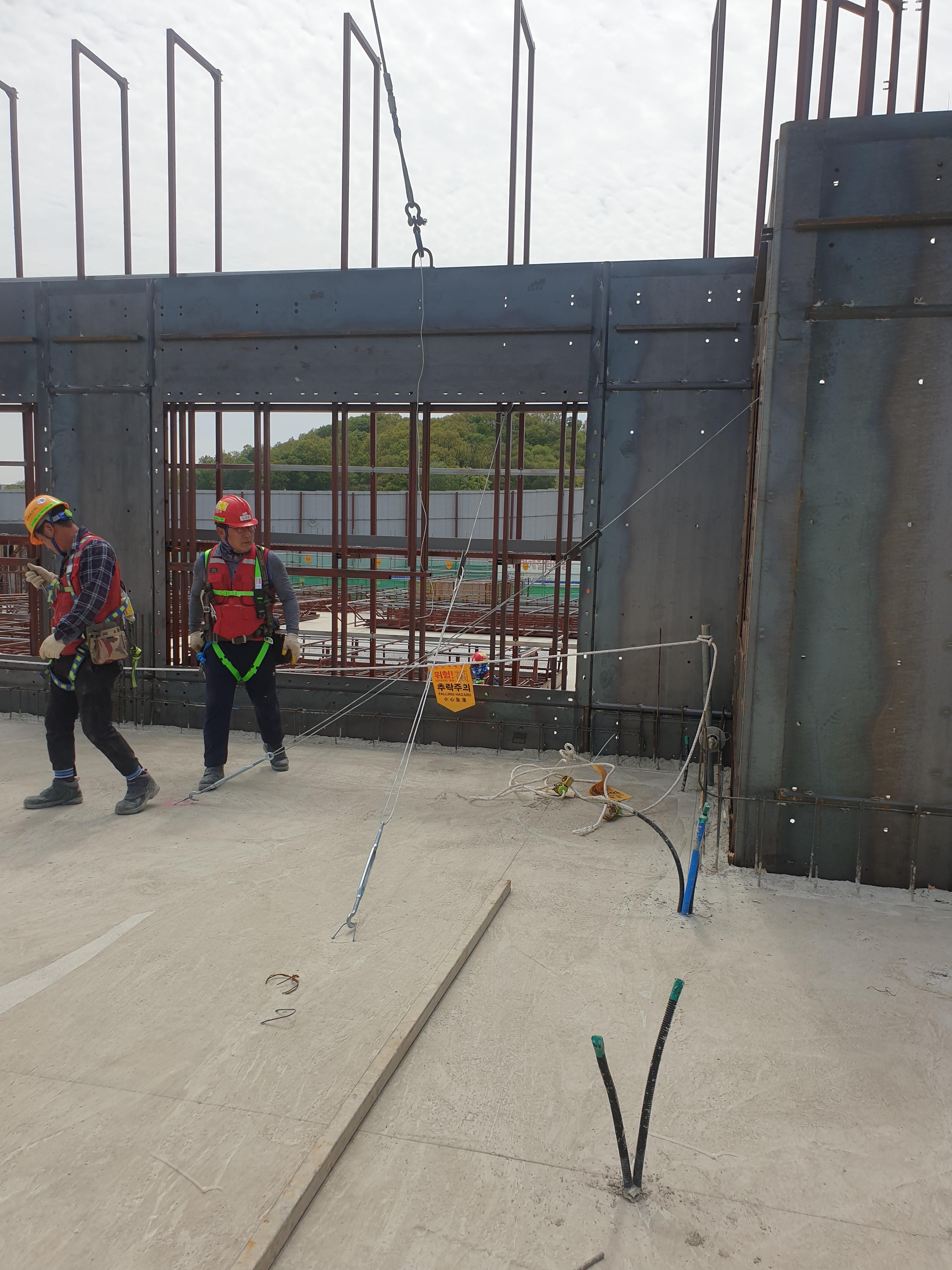

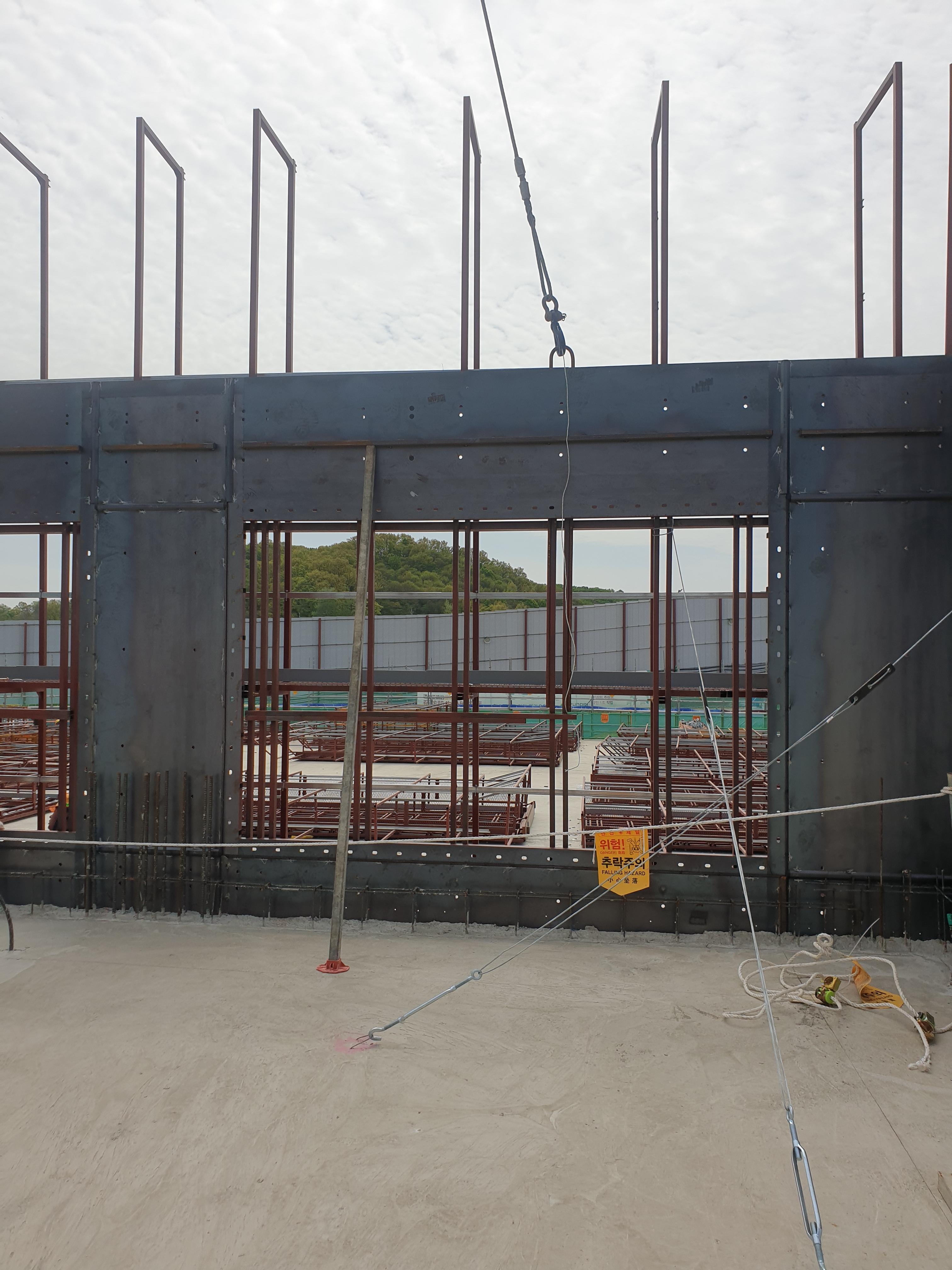

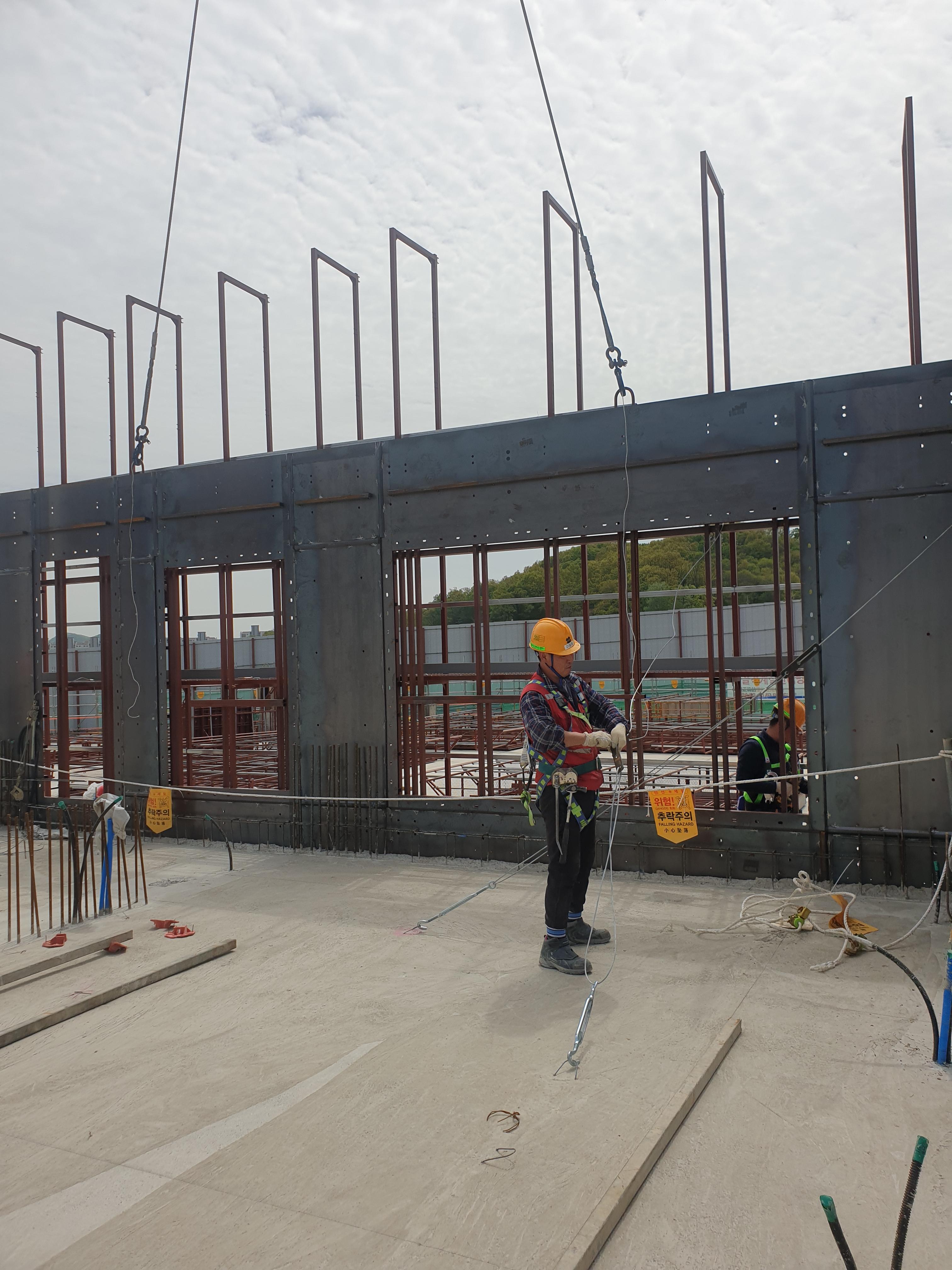

와이어턴버클 체결

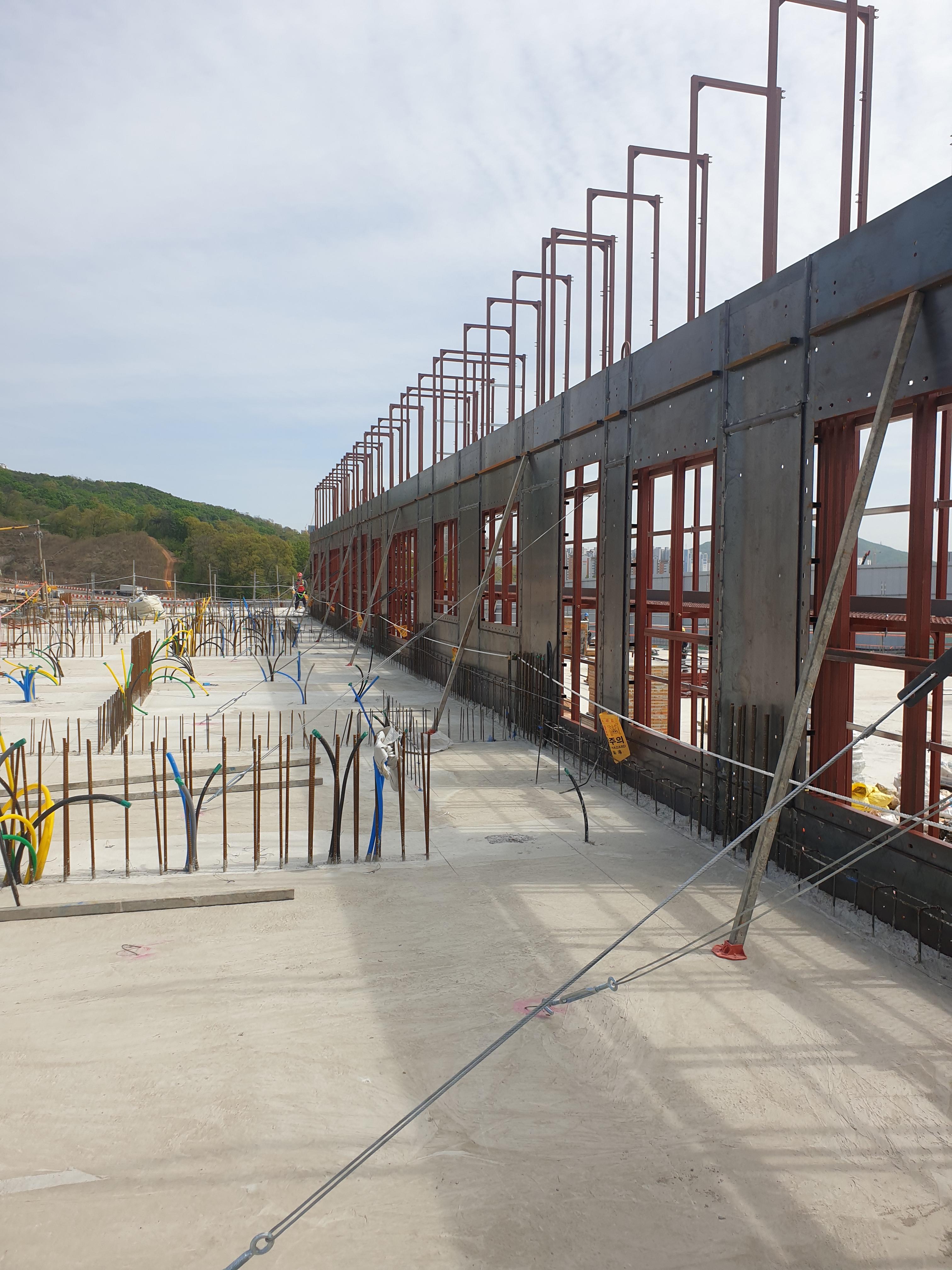

와이어턴버클 과 버팀대를 통한 안쪽 슬라브에서의 힘의 균형

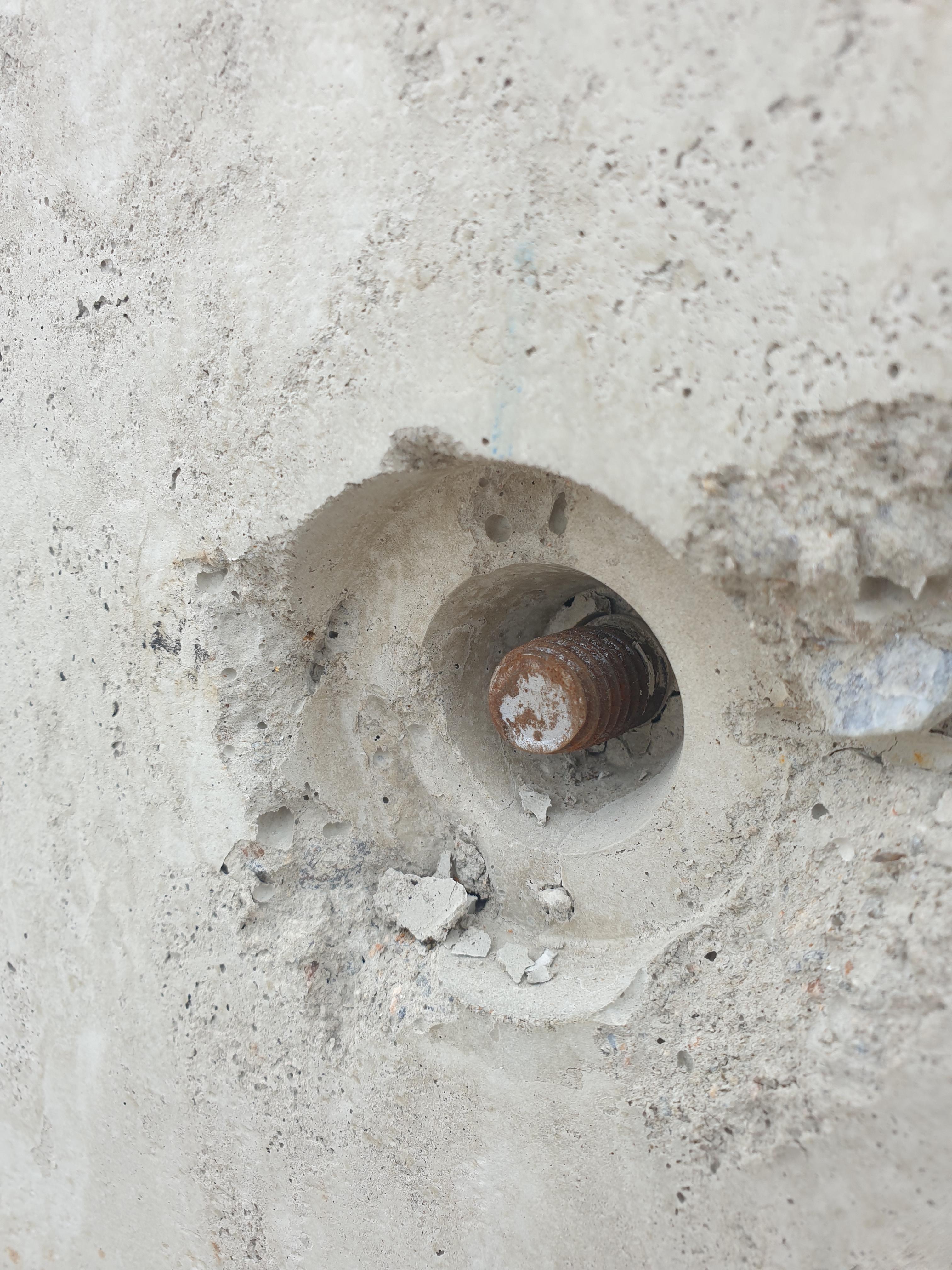

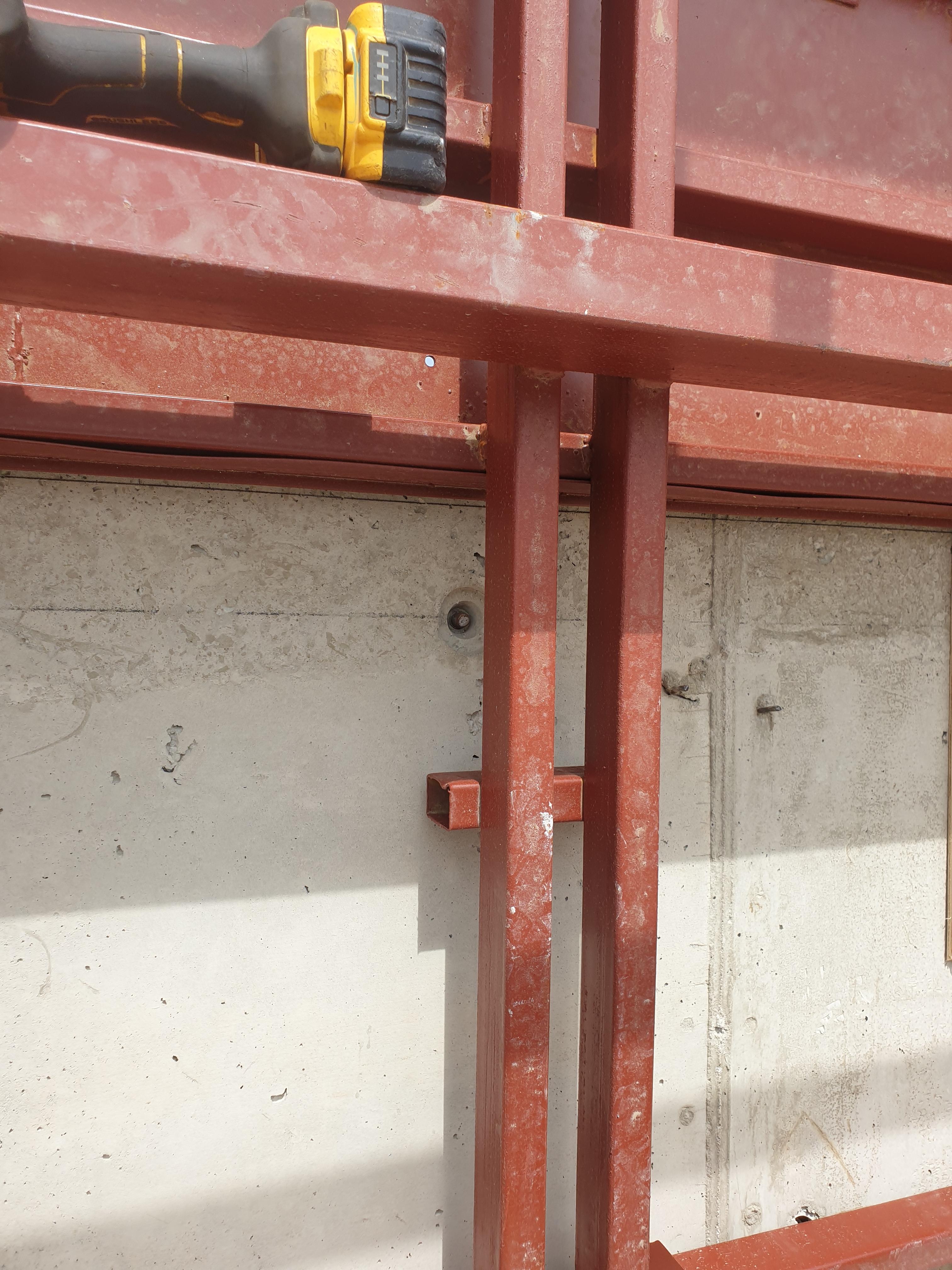

볼트구멍, 프레임 간섭, 시공오류 >> 세트앙카볼트 시공으로 수정

넌 누규?

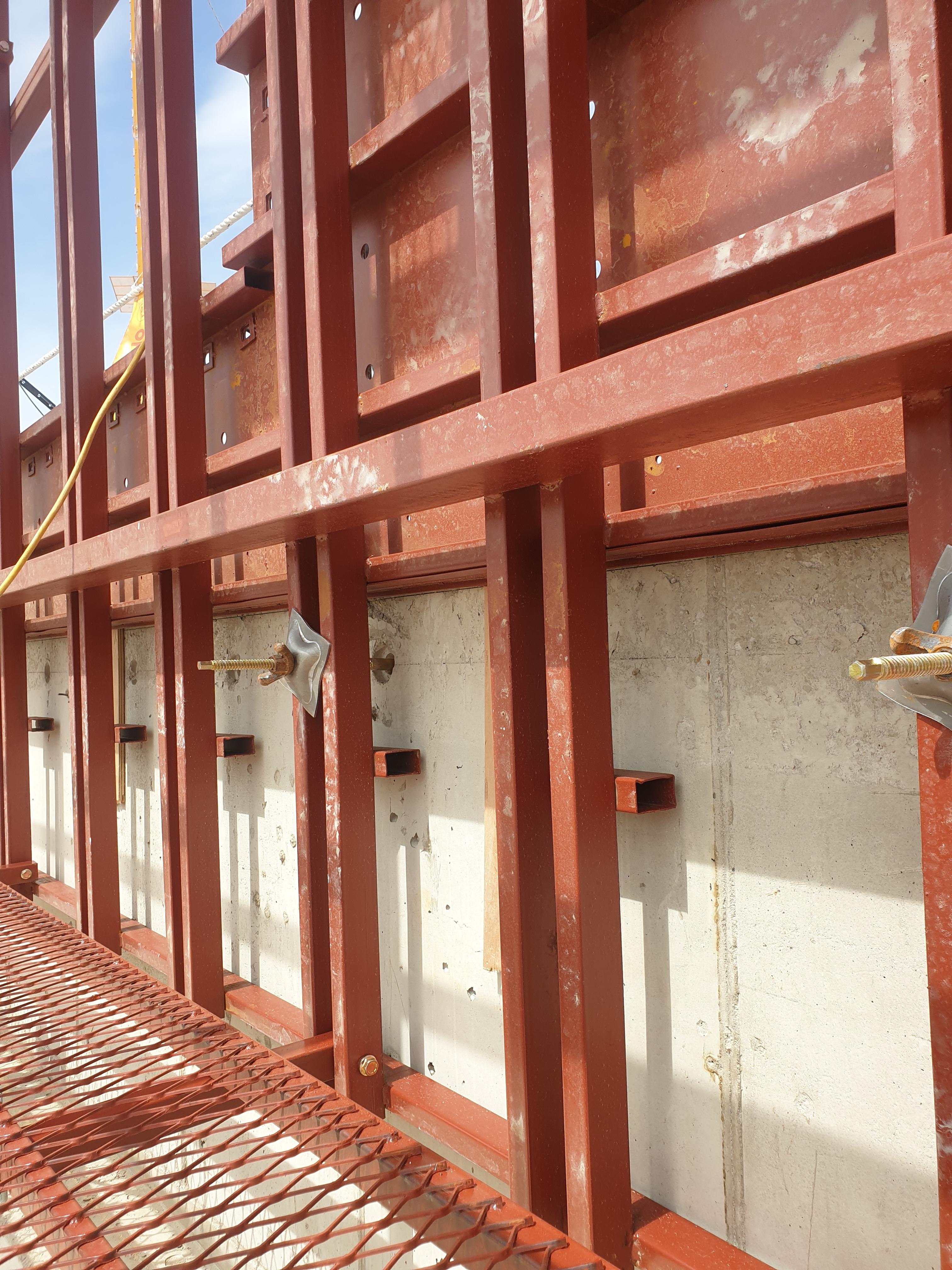

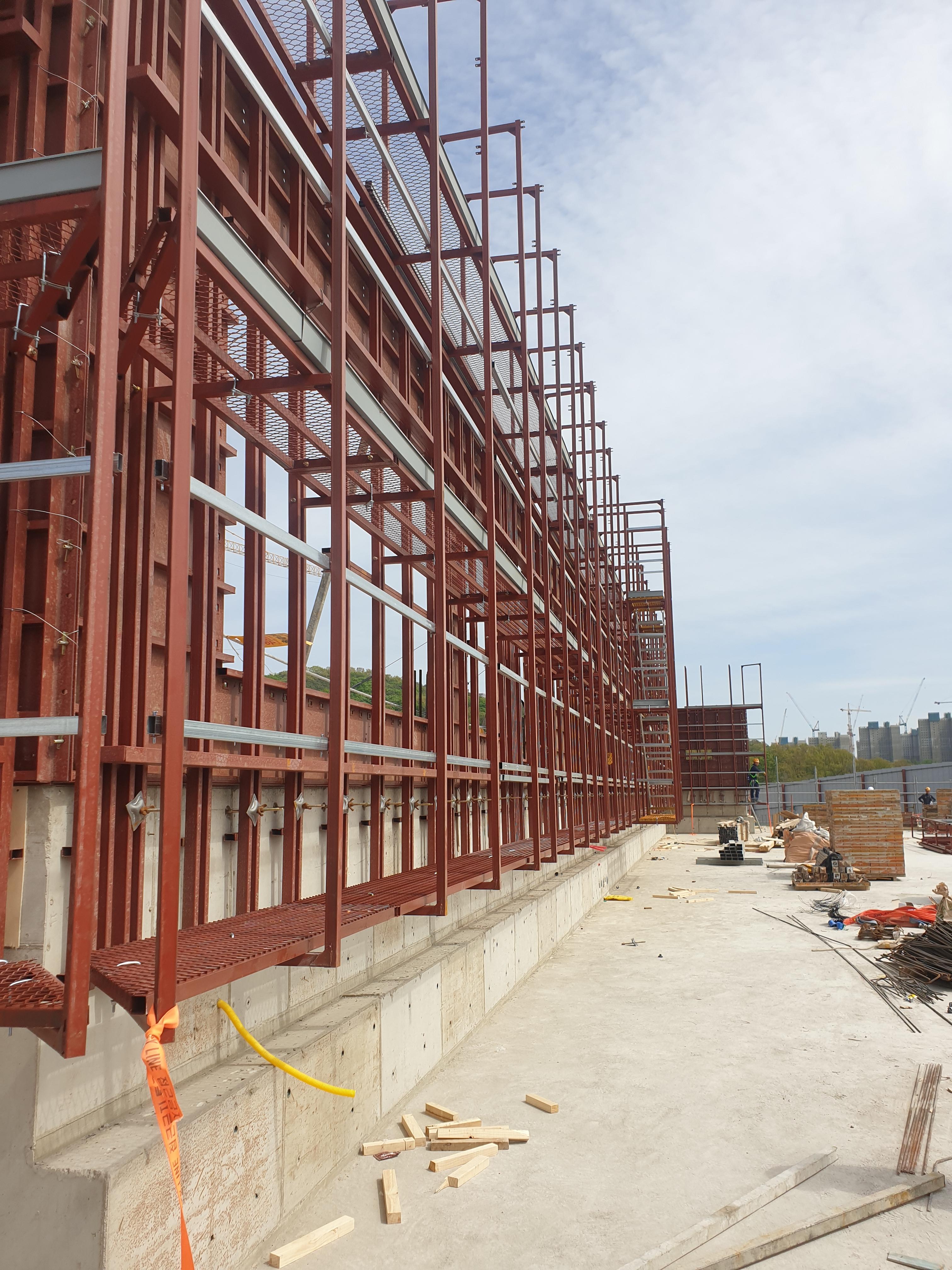

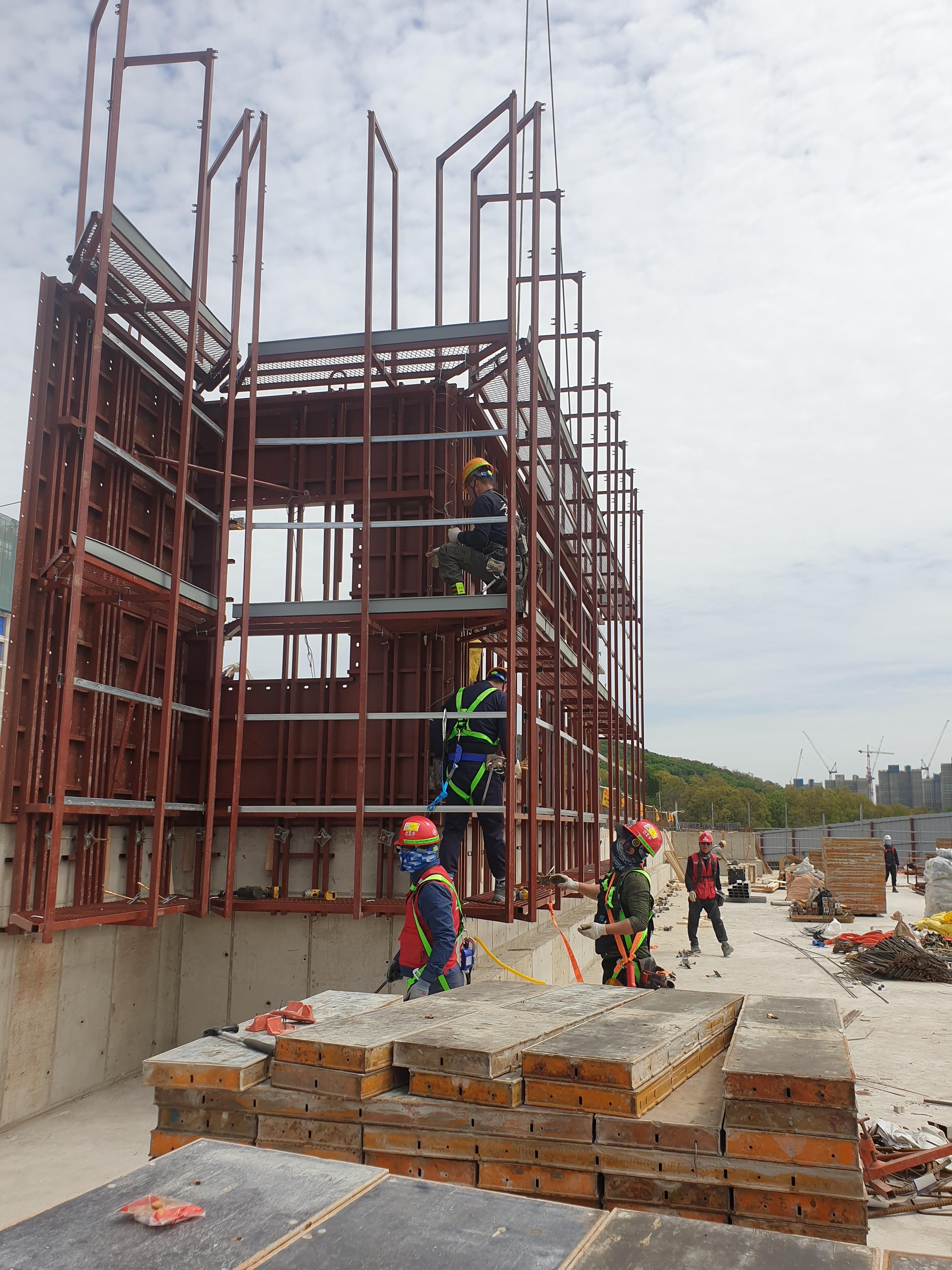

설치후 모습

EV실, 계단실의 경우
타설시 단부가 되므로,
갱폼 프레임에 잡철자재 확보후 볼트로 연결하여 지지대를 만드는 방안 고민


설치후 작업
갱폼셋팅하면 지하층에서밖에 진입 불가
1층 승강계단으로 진입가능케 통행로 확보
갱폼주변 작업자 안전통로 구획

---

전단볼트 연결 간격: 갱폼 프레임간 간격, 600mm

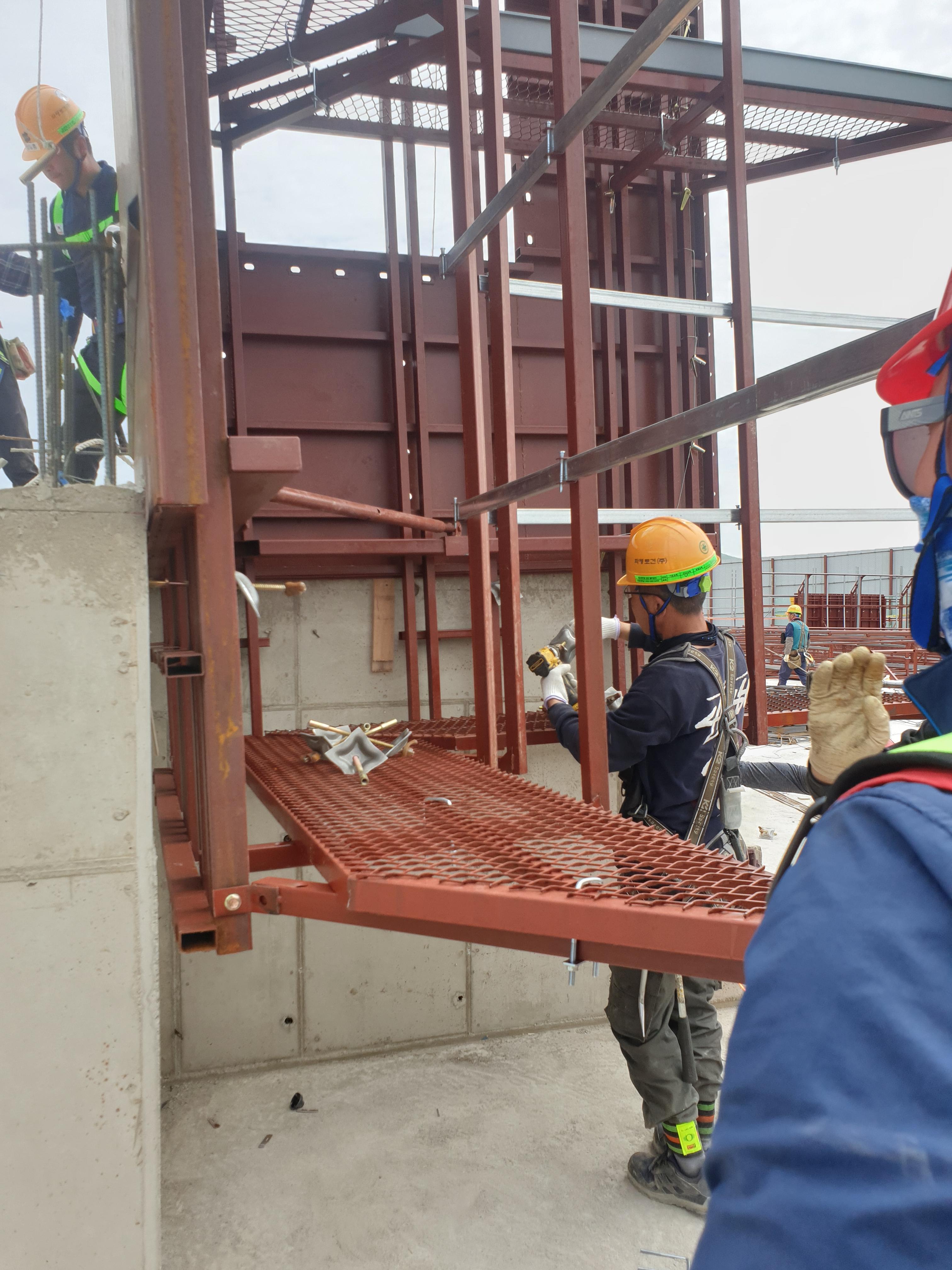

작업발판 간격: 평행면 100mm, 90도 연결부 200mm
작업발판 고정 U볼트 체결상태 확인
작업발판 단부 발생시 로프나, 3400kgf 로프로 2줄 생명줄 결속
안전난간대 1700mm, 중간난간대 850mm
Toe Board: 발끝막이판 100mm
~~~~~~~~~~~~
(가) “RCS(Rail Climbing System)폼”이라 함은 벽체 거푸집용 작업발판으로서 거푸집 설치를 위한 작업발판, 비계틀과 콘크리트 타설 후 마감용 비계를 일체로 제작한 레일 일체형 시스템이며, 특히 Rail(레일)과 Shoe(슈)가 맞물려 크레인 없이 유압을 이용하여 자립으로 인상작업과 탈형및 설치가 가능한 시스템 폼을 말한다.
(나) “ACS(Automatic Climbing System)폼”이라 함은 RCS폼과 비슷하고 레일이 분리되어 있으며 브라켓 타입의 거푸집 인상작업과 탈형 및 설치가 가능한 자동 유압 상승식 시스템 작업발판을 말한다.
